a體積小、重量輕、結構緊湊、承載能力強
b運轉平穩、振動小、低噪聲、低溫升
c積木式結構、組合方便、通用性強。
技術參數：
功 率：0.12KW～22KW
轉 矩：10N·m～4890N·m
輸出轉速：0.12～397r/min
結構形式：

S-軸伸式聯接； SA-軸裝式聯接
SF-軸伸式、法蘭安裝； SAF-軸裝式、法蘭安裝
SS-表示軸輸入

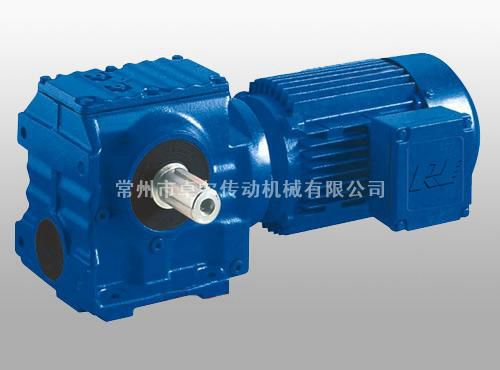

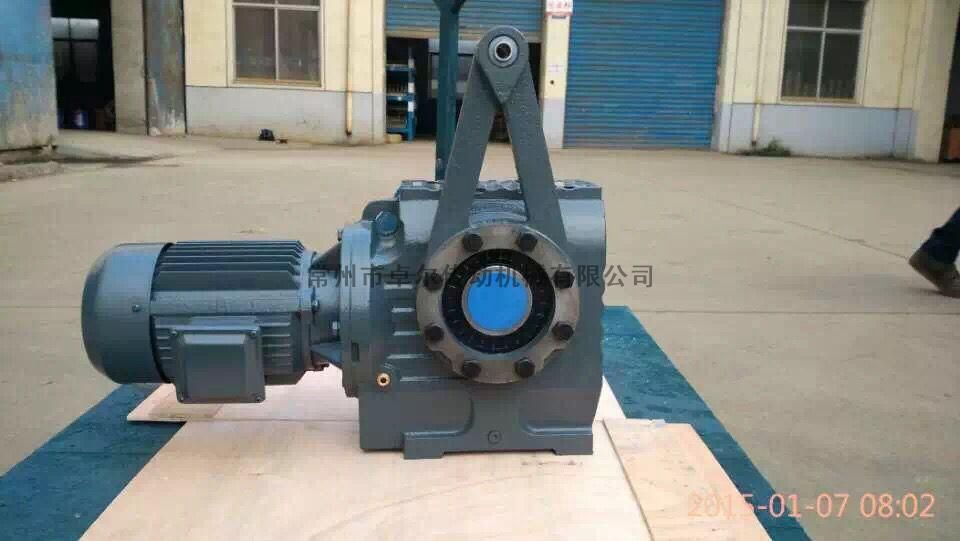

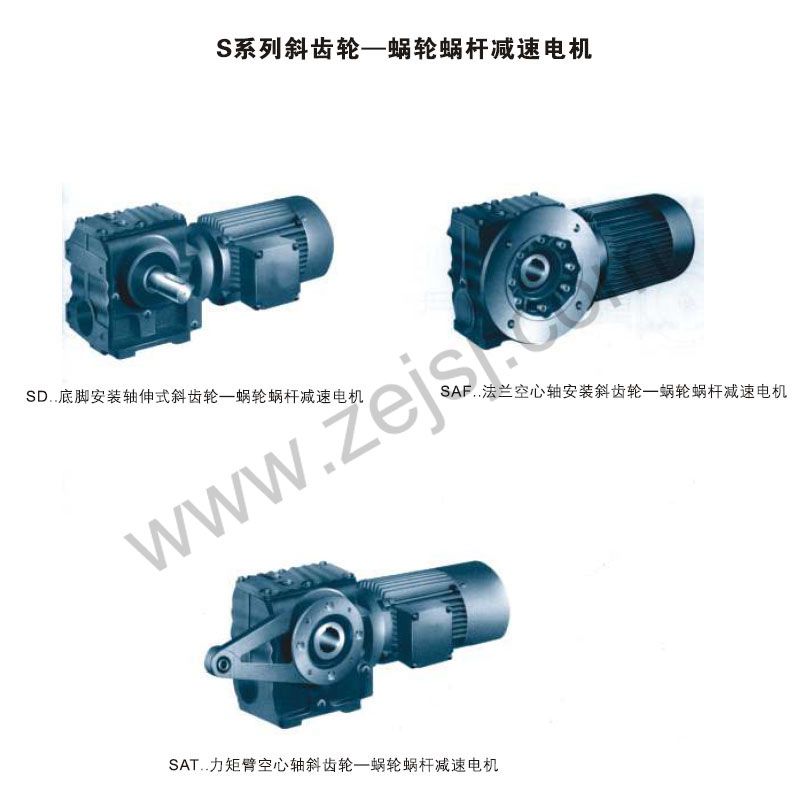

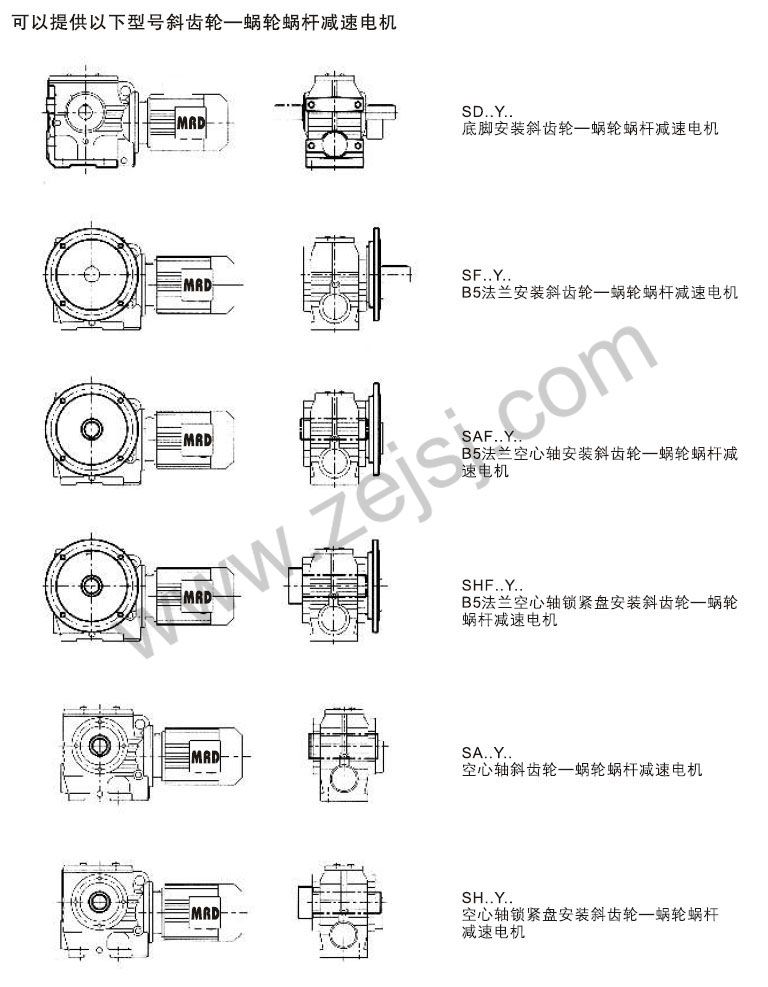

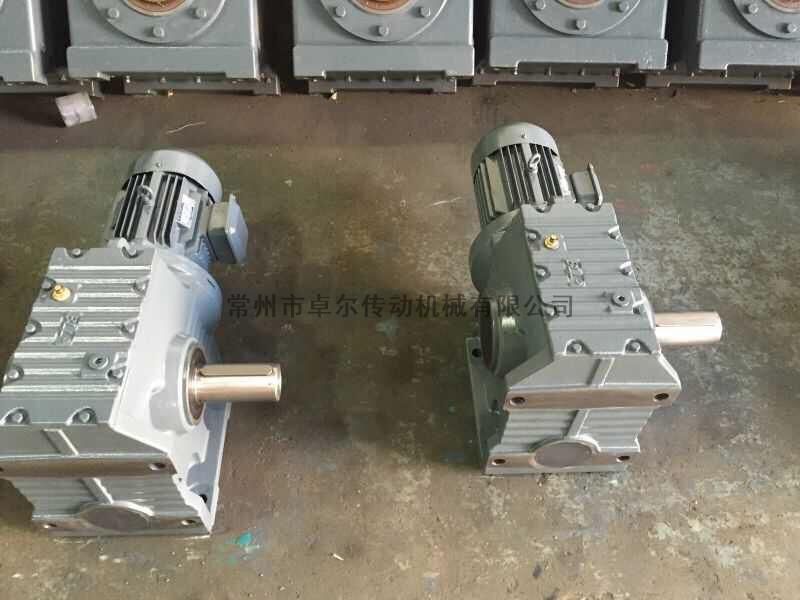

1.S系列斜齒輪-渦輪蝸桿減速機

2.S系列型號示例1

3.S系列型號示例2

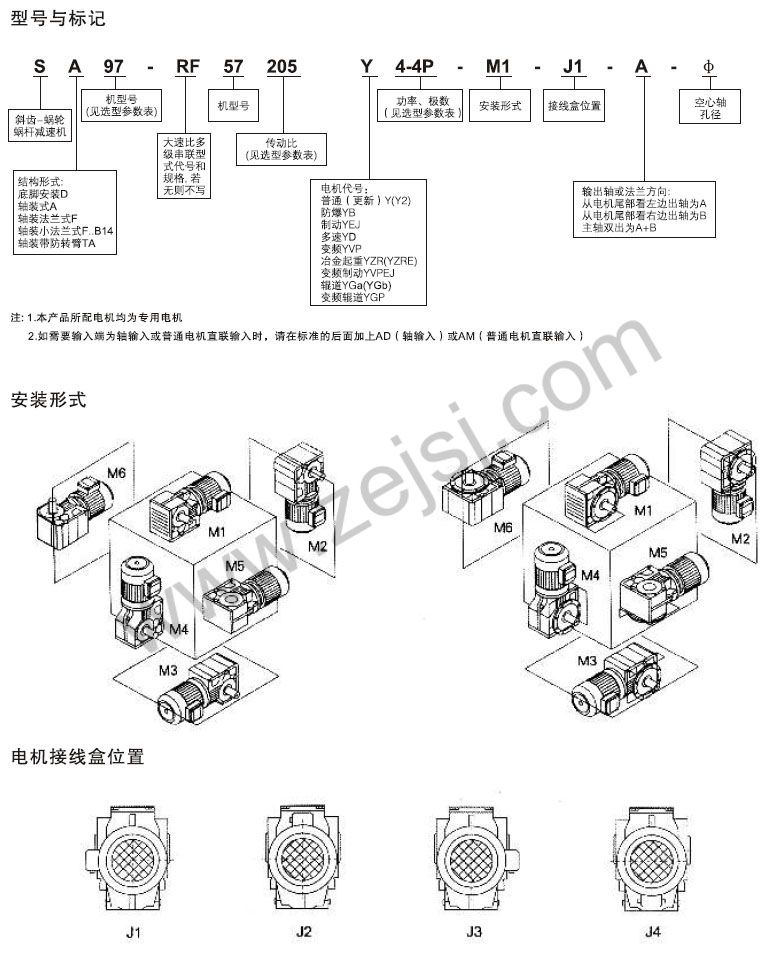

4.S系列型號與標記

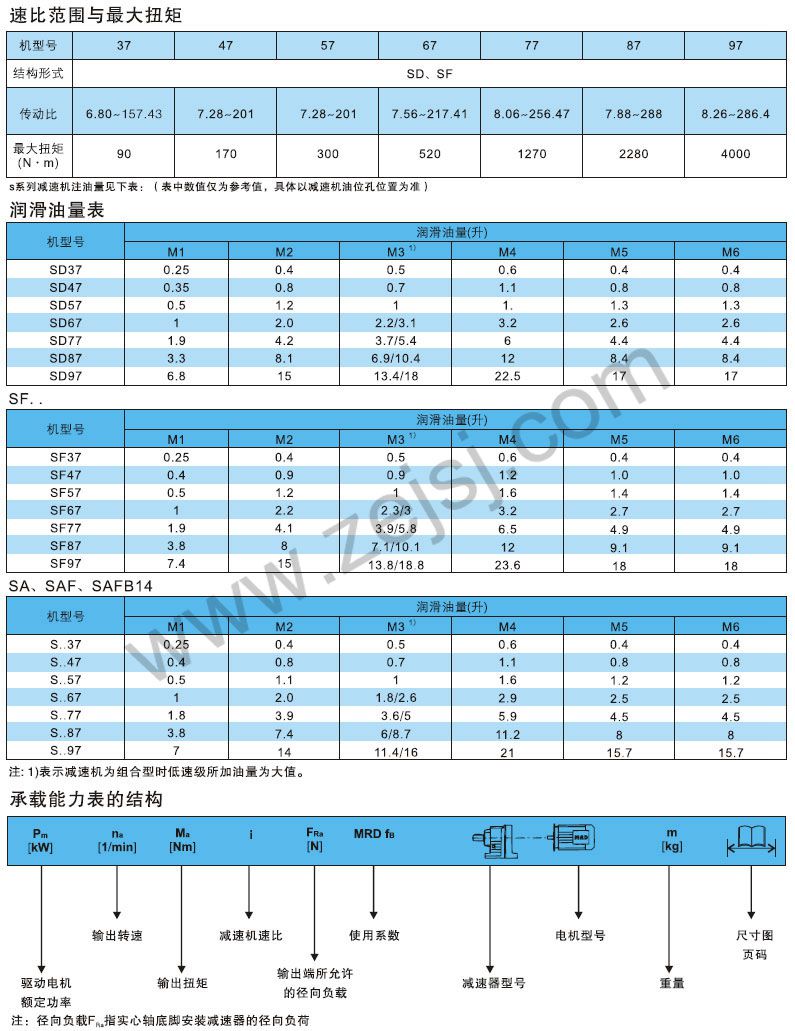

5.S系列速比范圍和量大扭矩

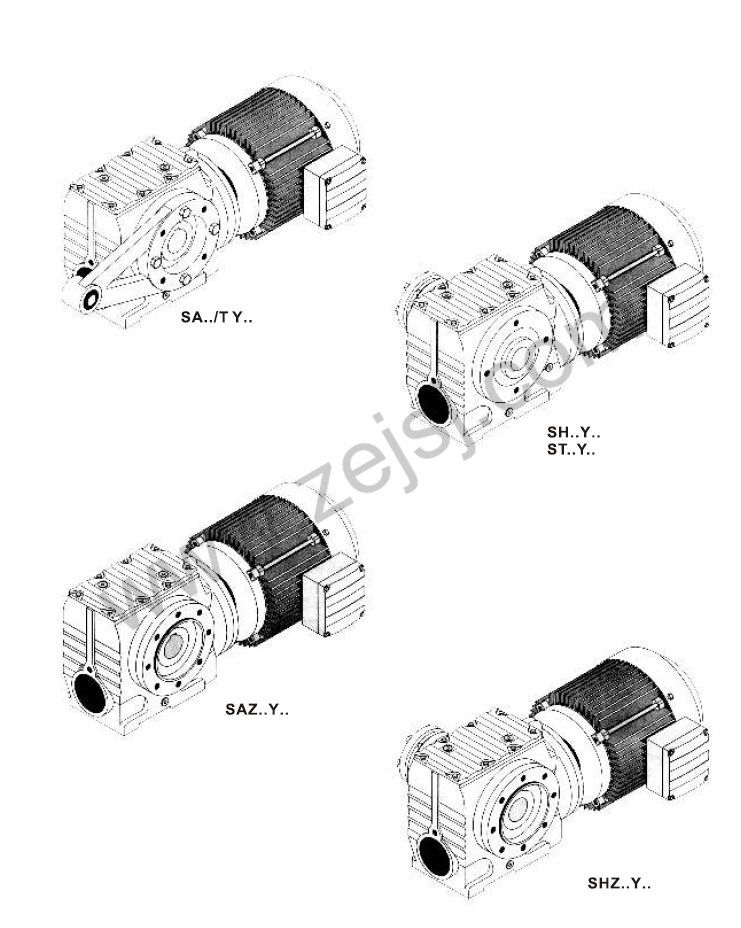

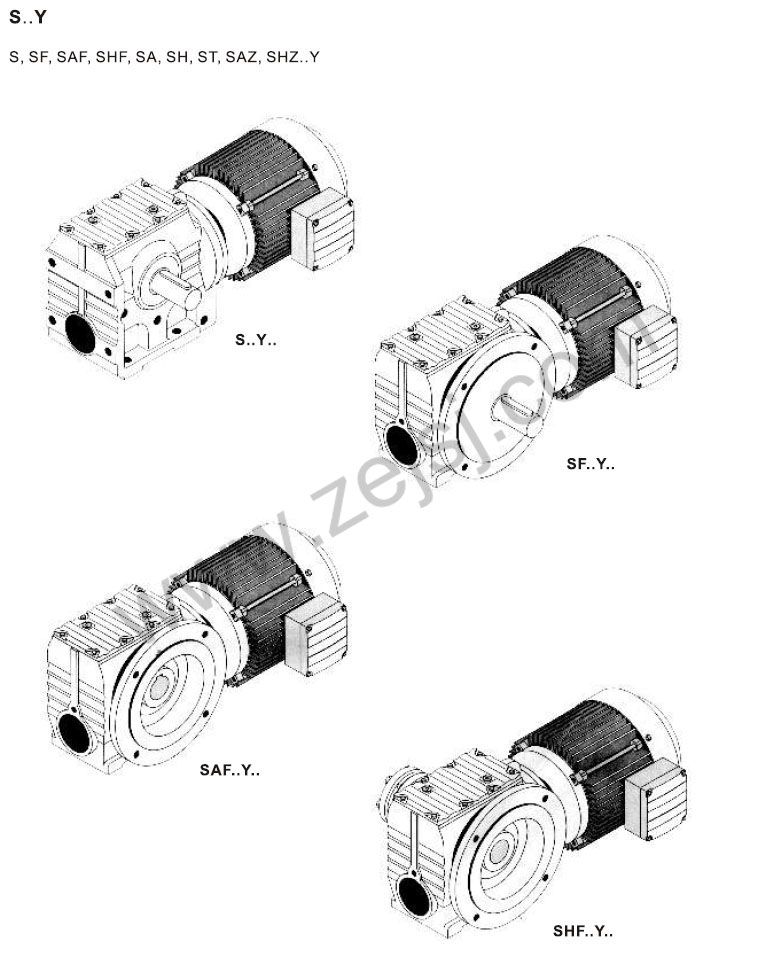

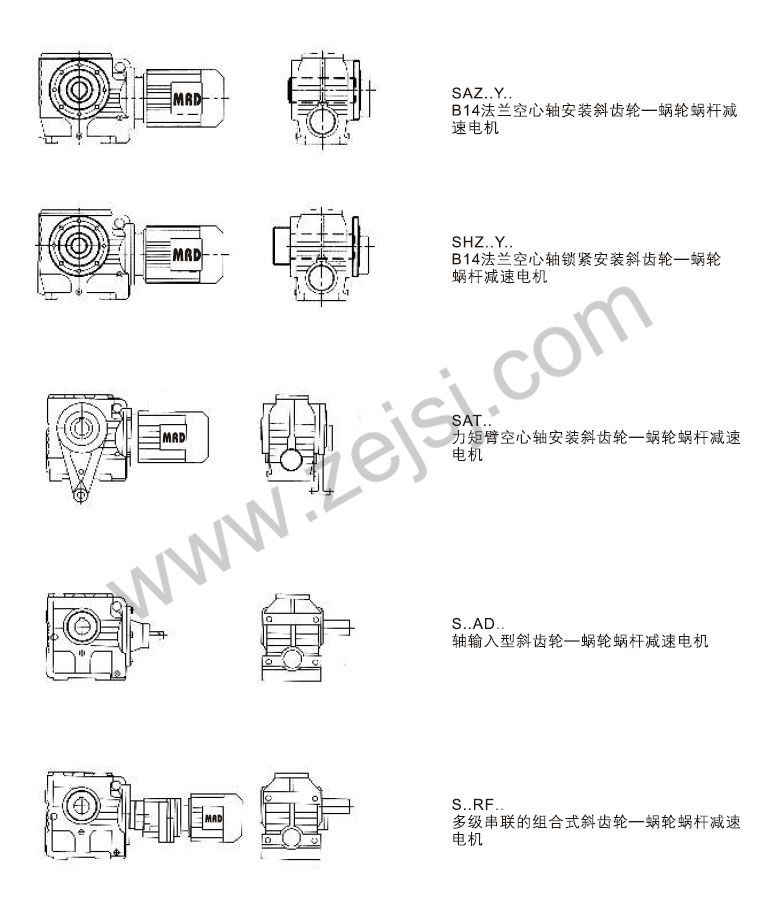

6.S系列圖例1

7.S系列圖例2

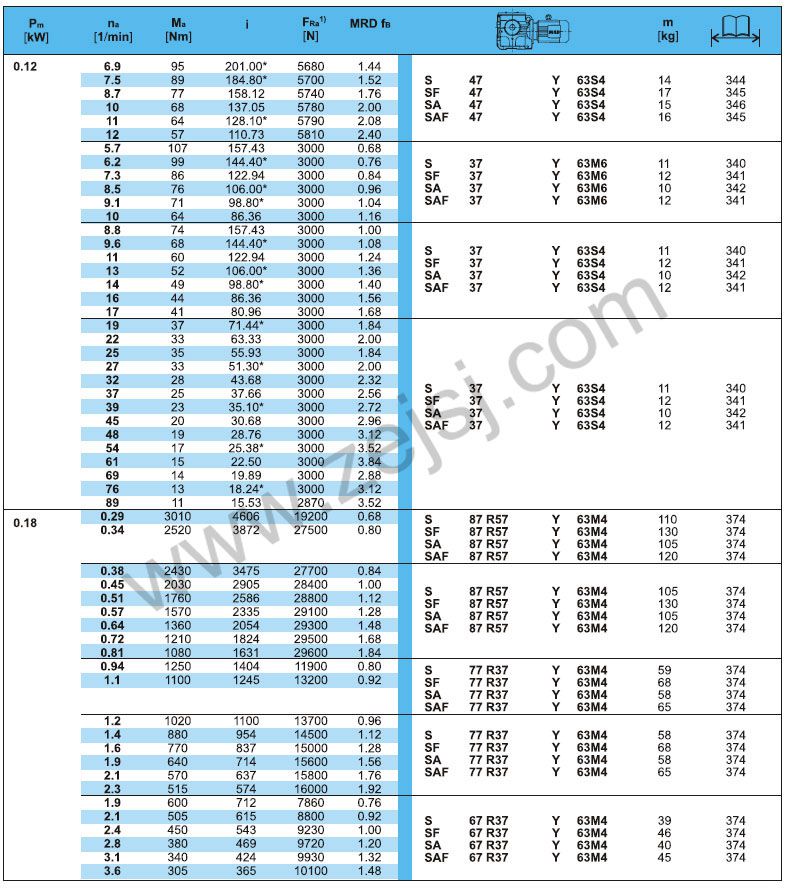

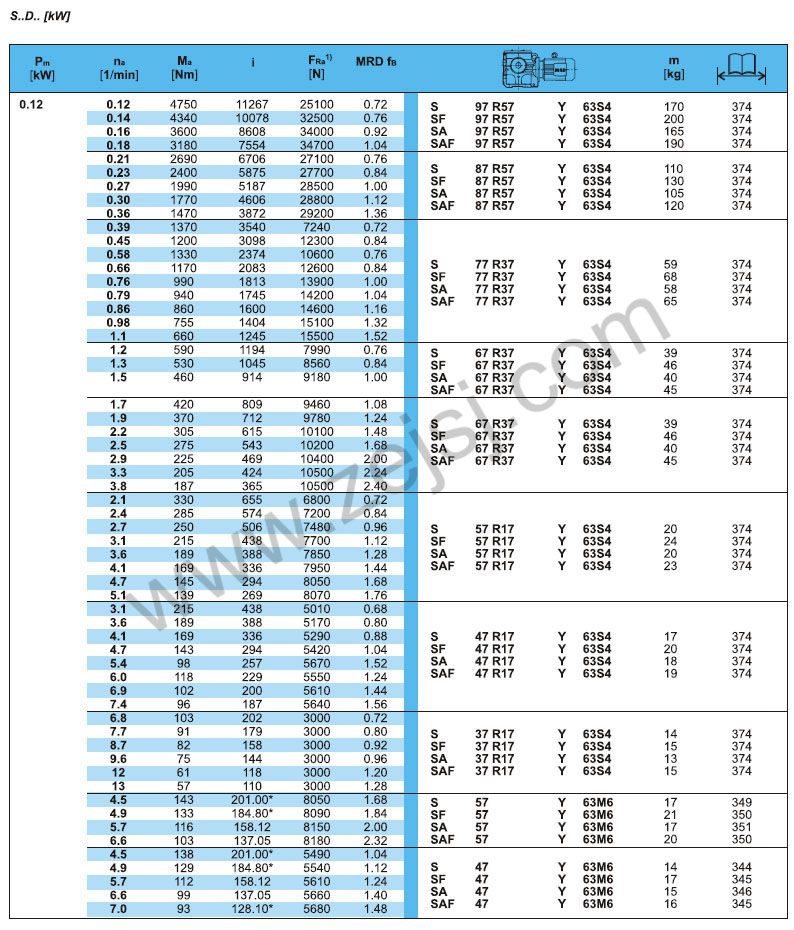

8.S..[0.12KW]

9.S..[0.12KW/0.18KW]

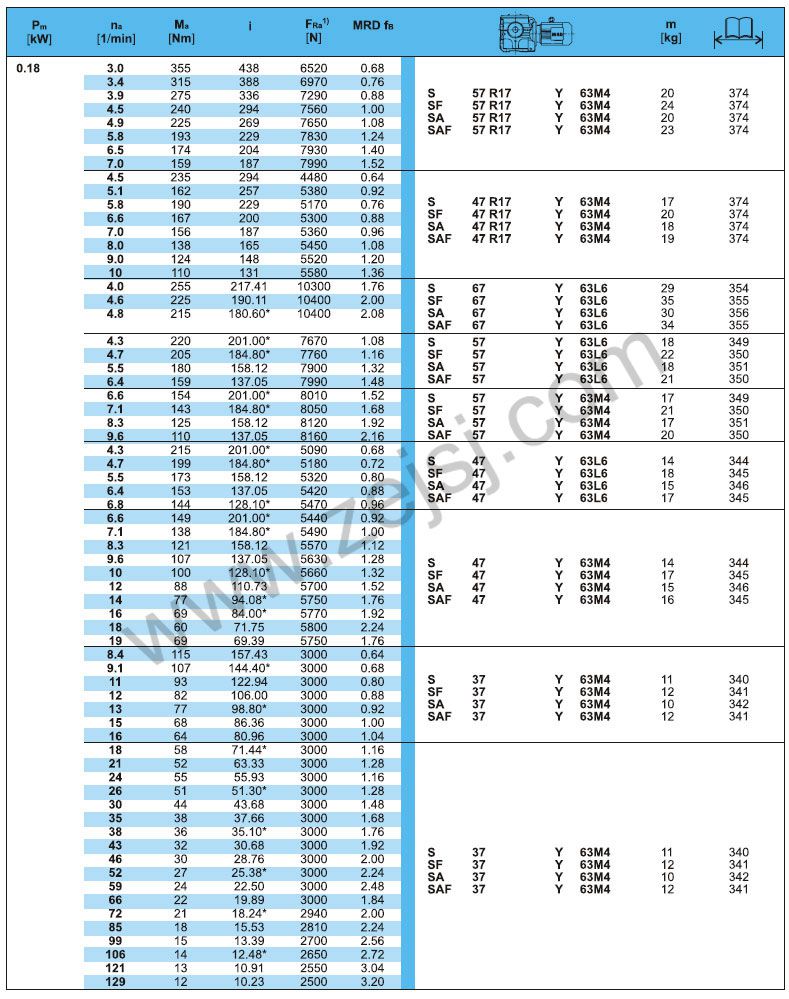

10.S..[0.18KW]

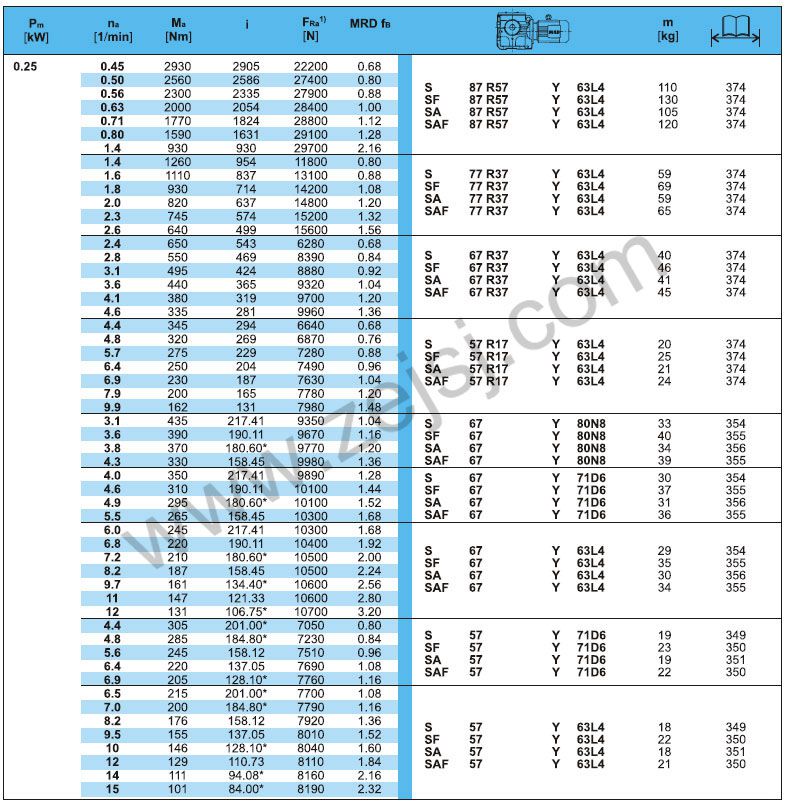

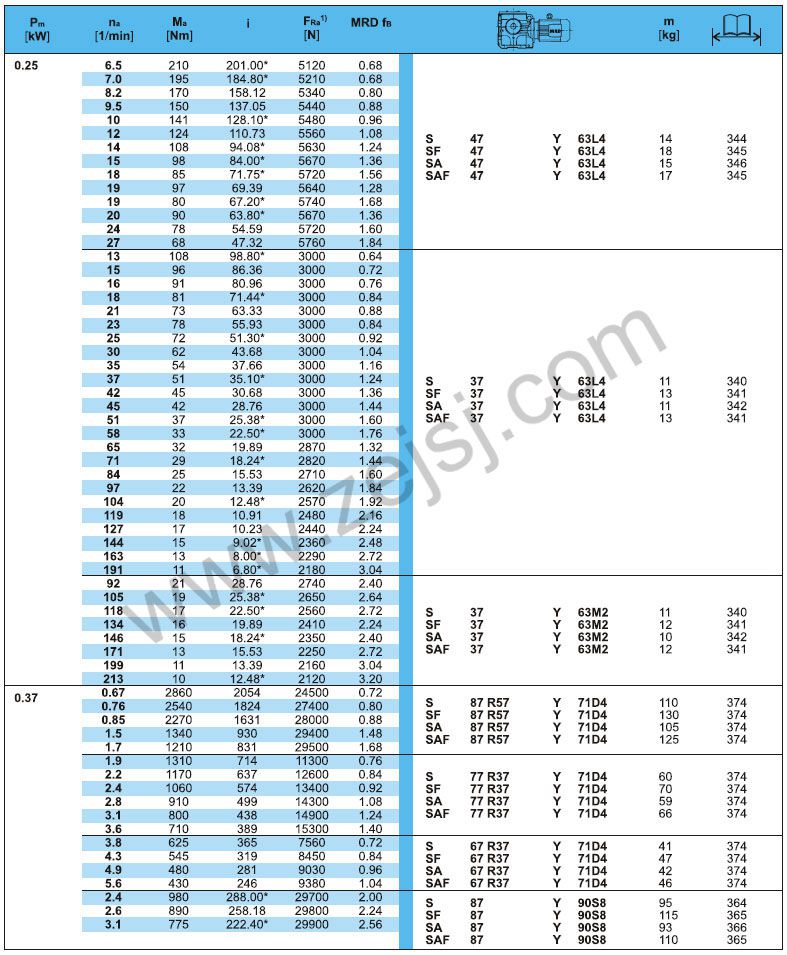

11.S..[0.25KW]

12.S..[0.25KW/0.37KW]

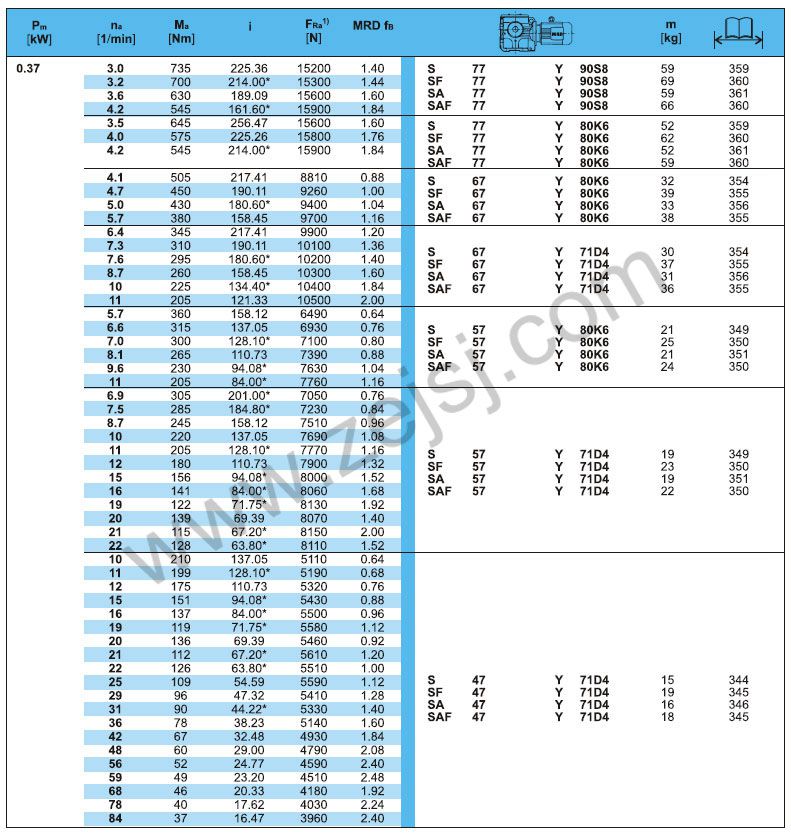

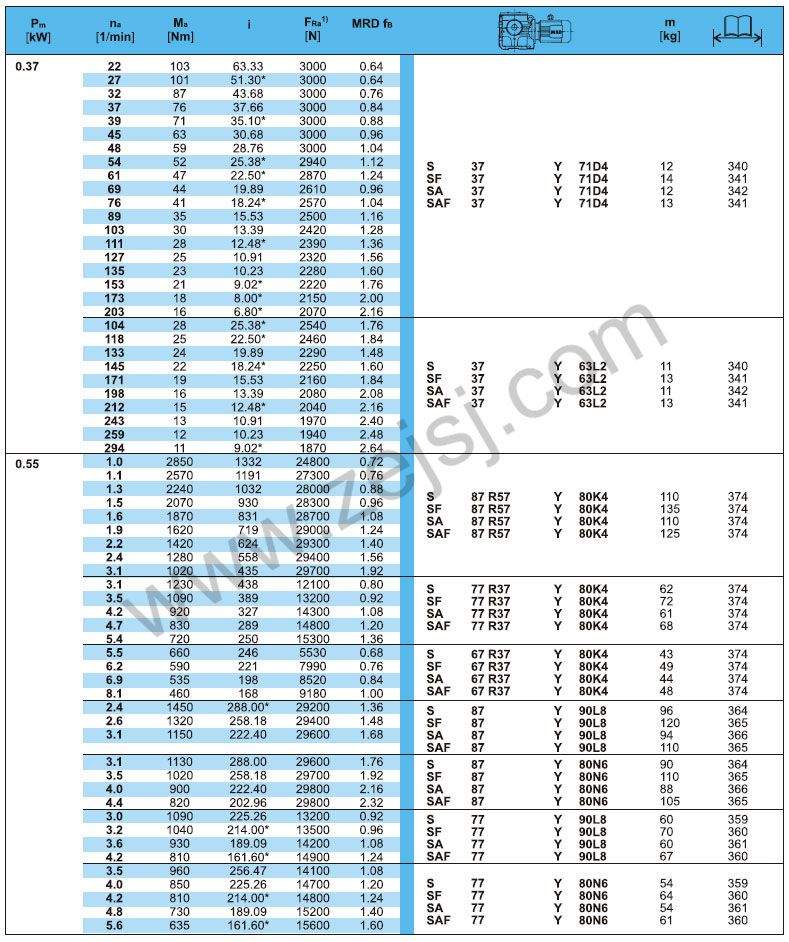

13.S..[0.37KW]

14.S..[0.37KW/0.55KW]

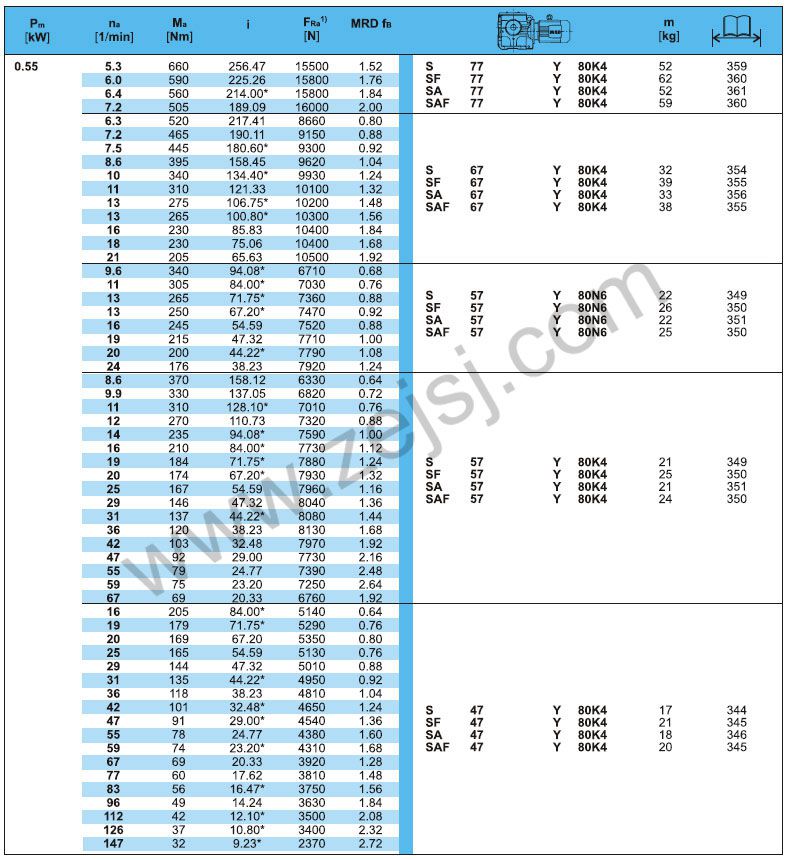

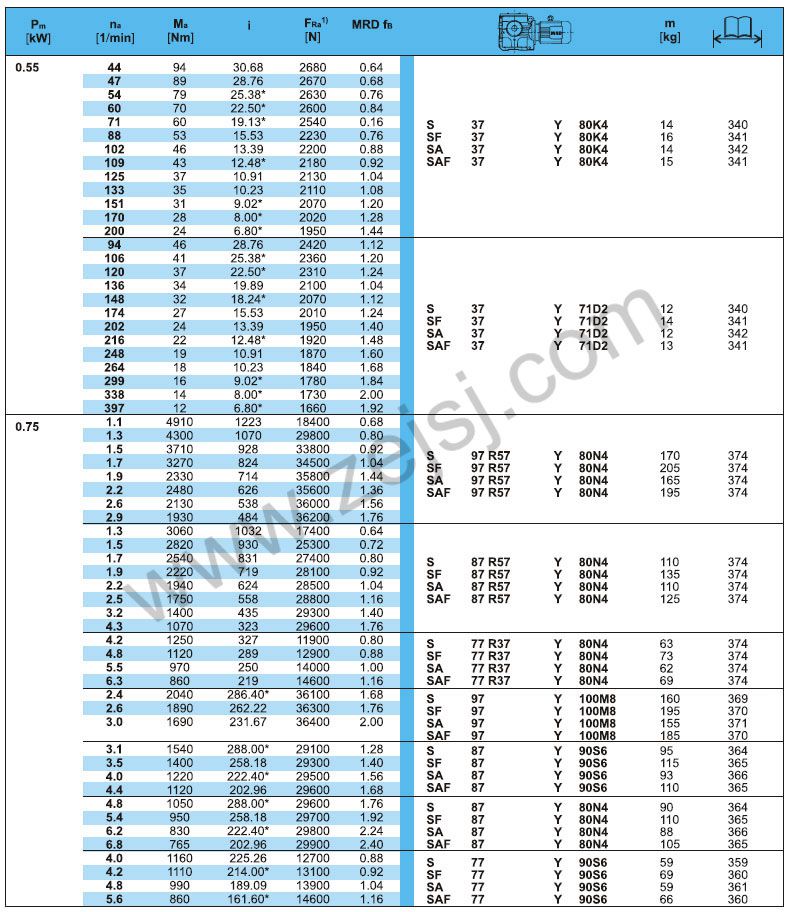

15.S..[0.55KW]

16.S..[0.55KW/0.75KW]

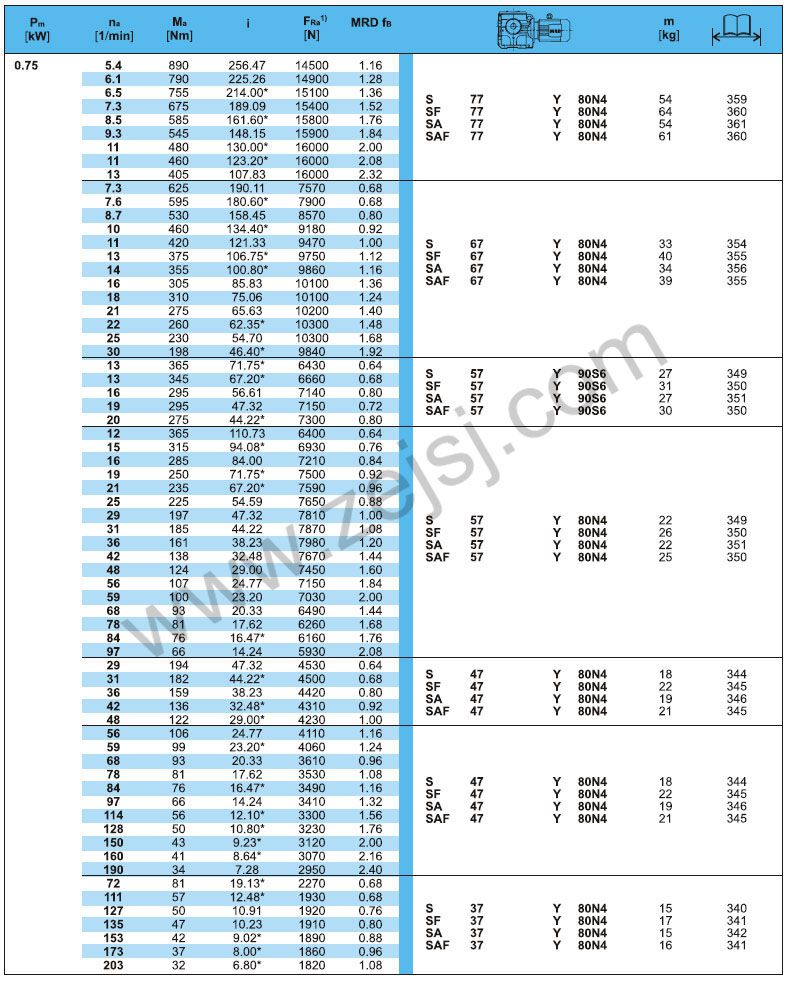

17.S..[0.75KW]

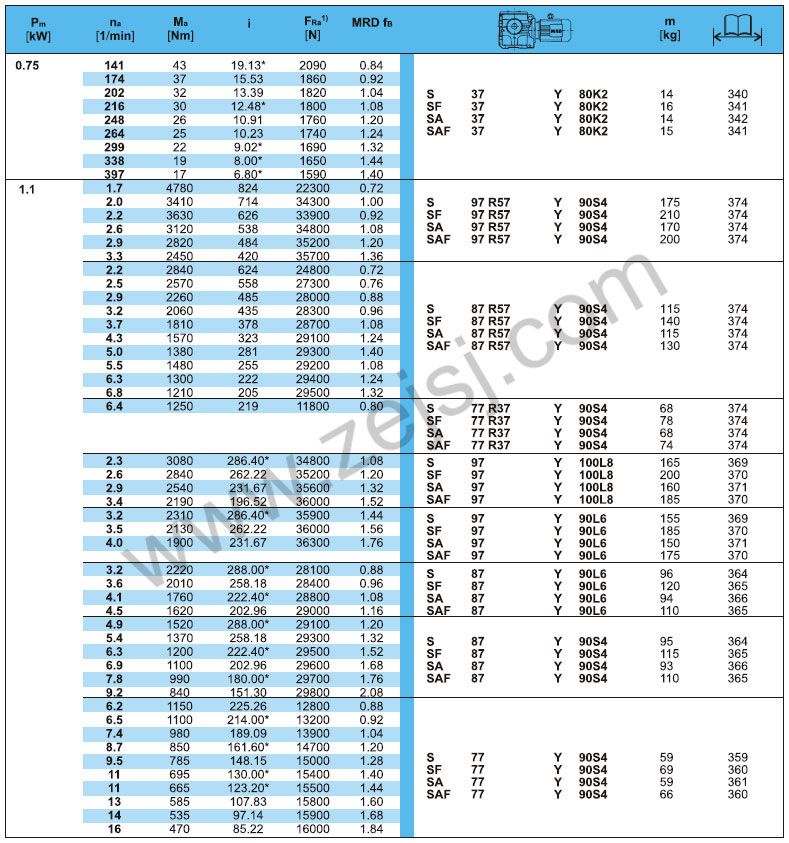

18.S..[0.75KW/1.1KW]

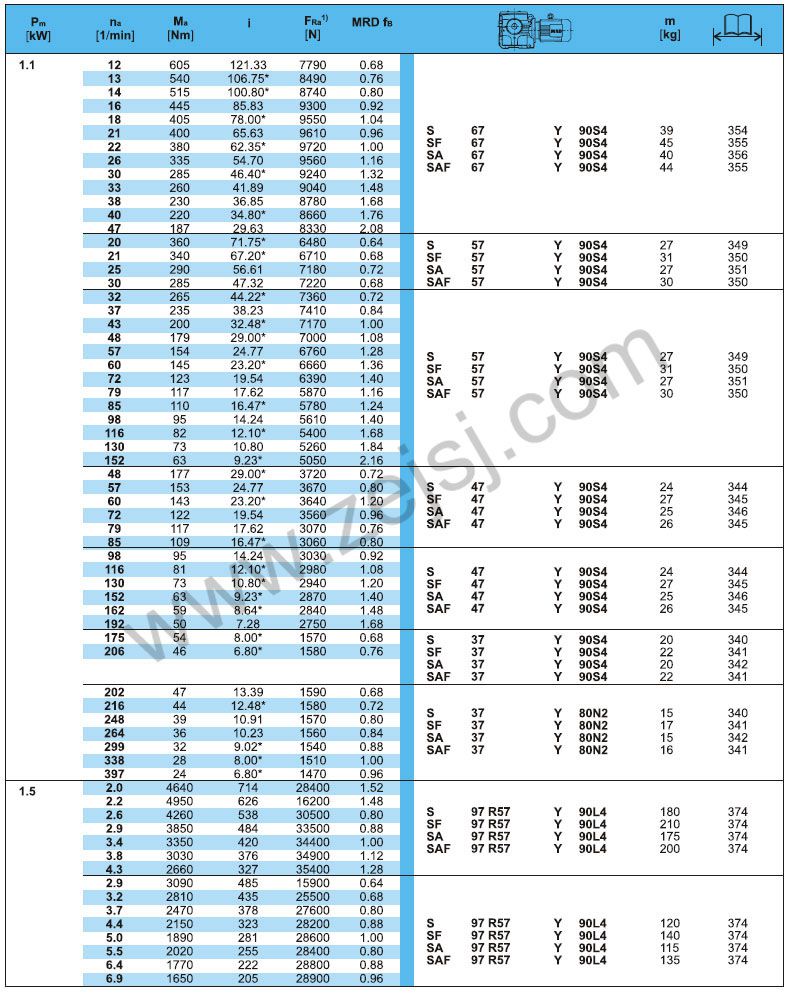

19.S..[1.1KW/1.5KW]

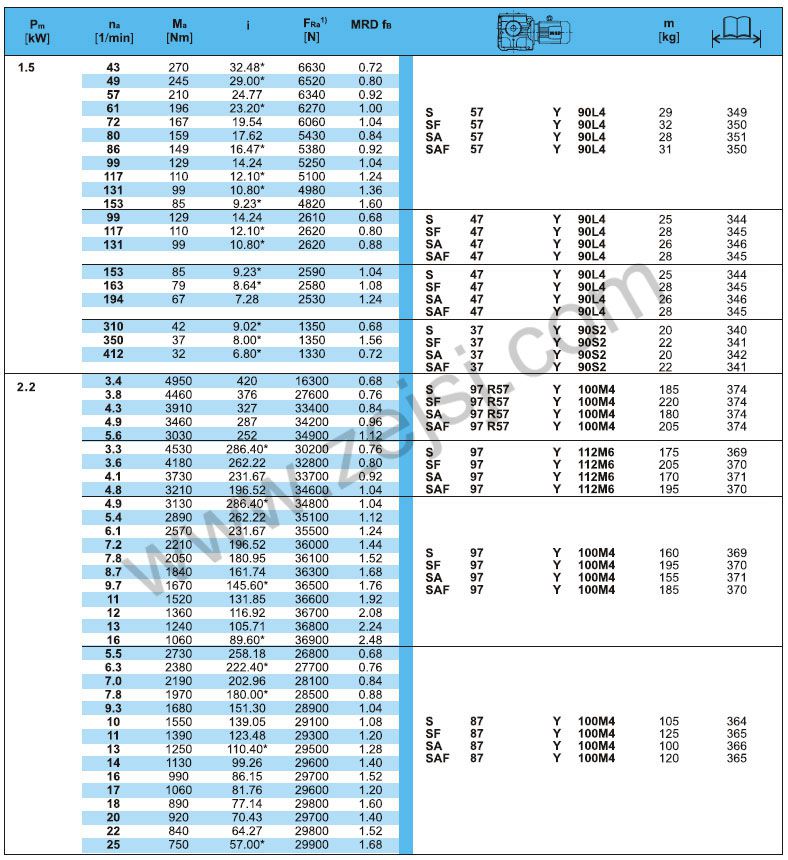

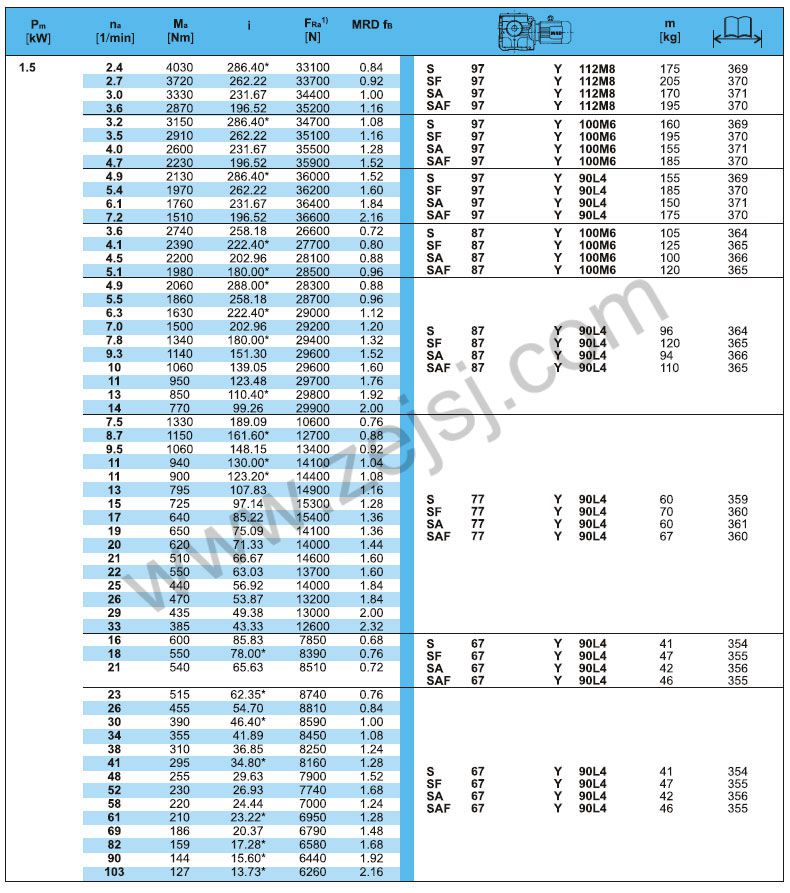

20.S..[1.5KW]

21.S..[1.5KW/2.2KW]

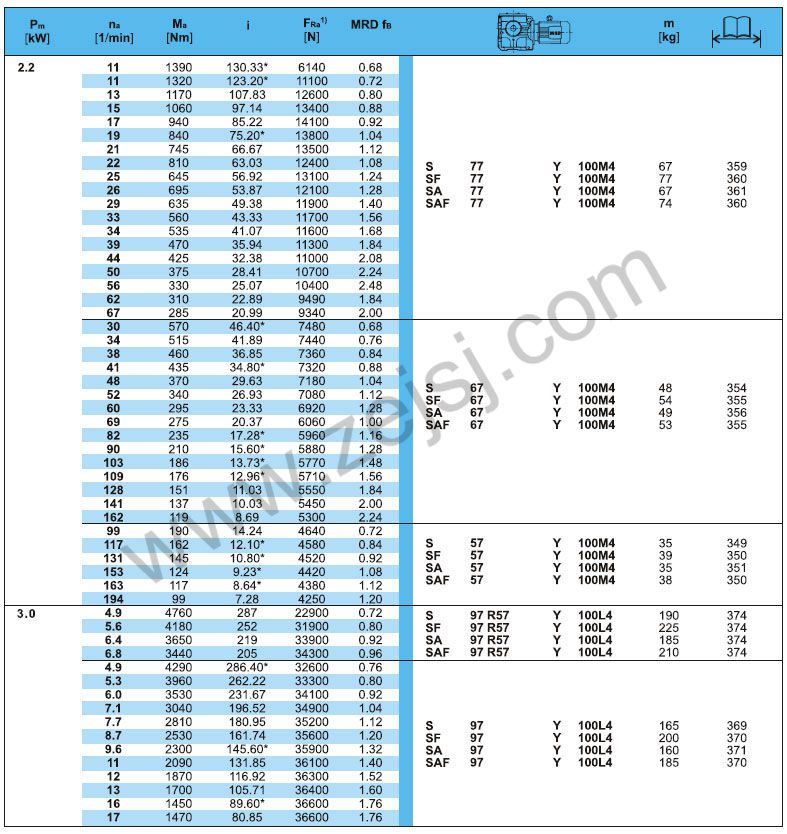

22.S..[2.2KW/3KW]

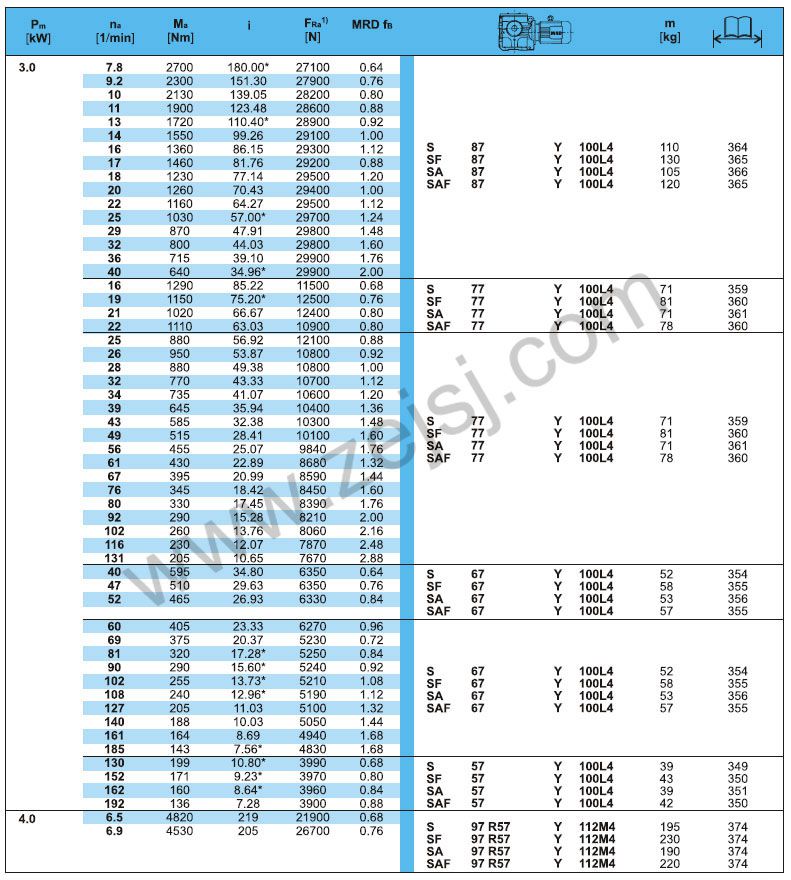

23.S..[3KW/4KW]

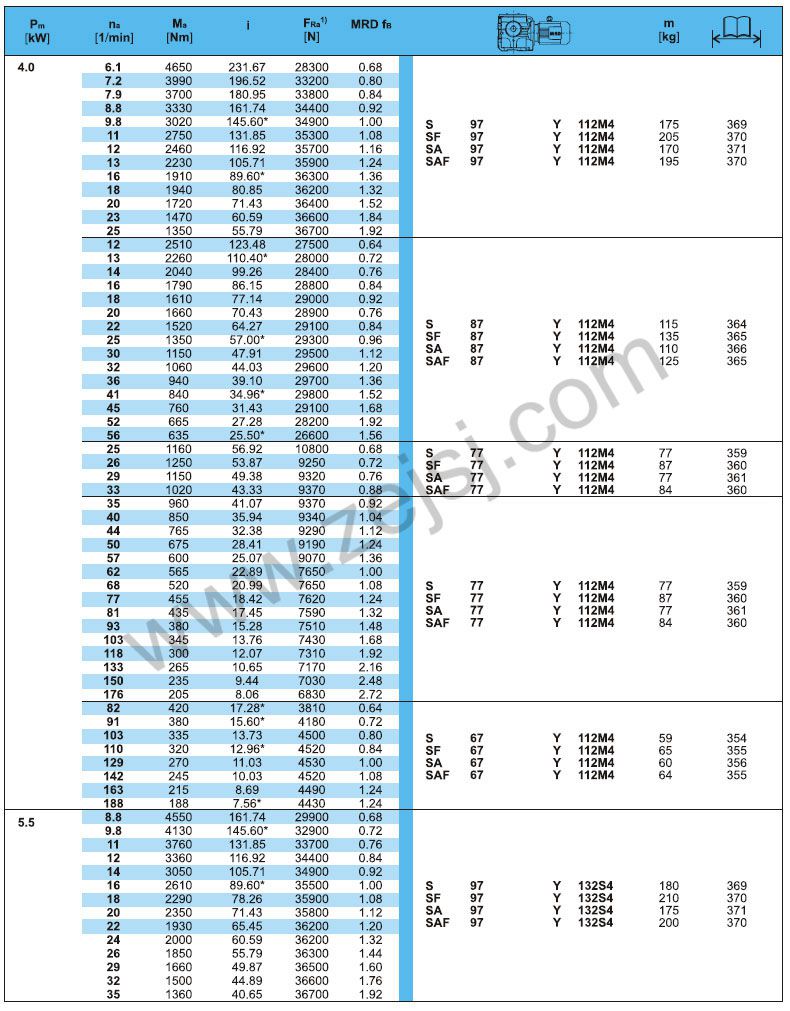

24.S..[4KW/5.5KW]

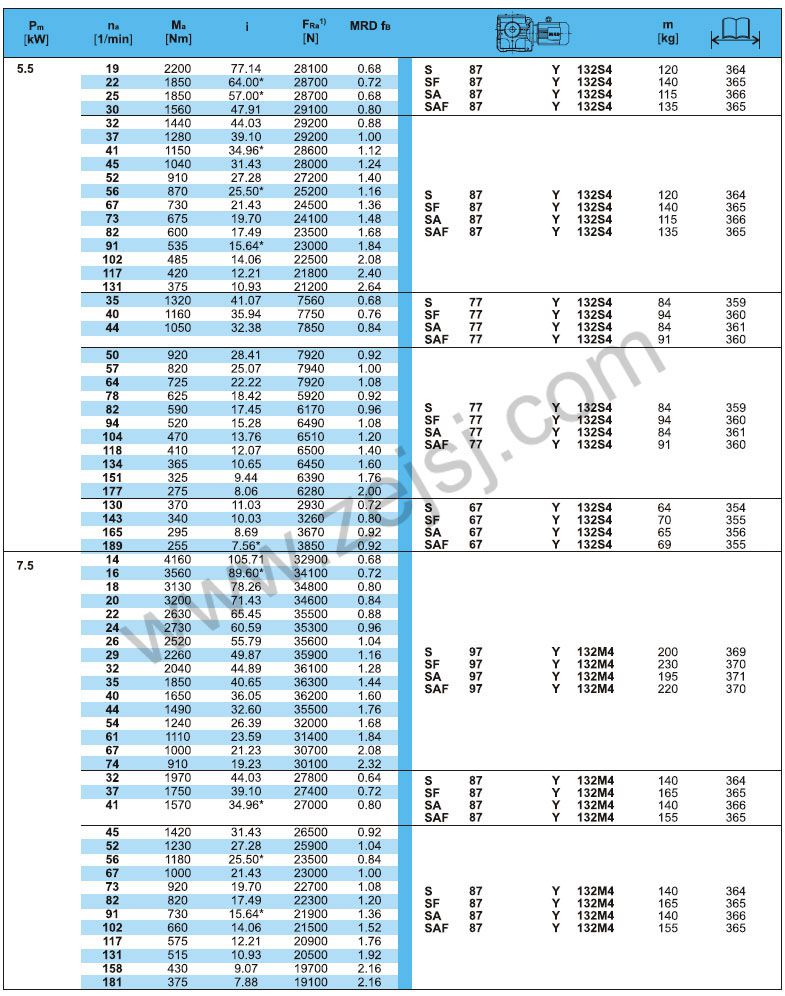

25.S..[5.5KW/7.5KW]

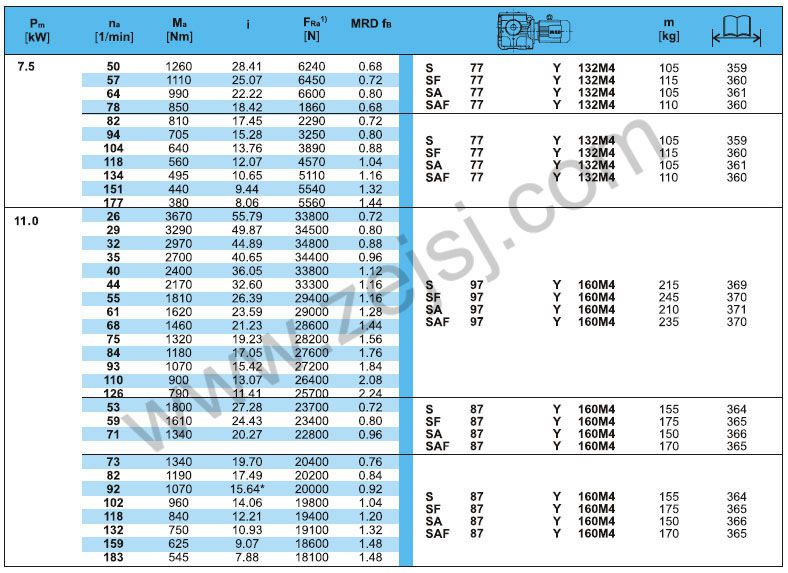

26.S..[7.5KW/11KW]

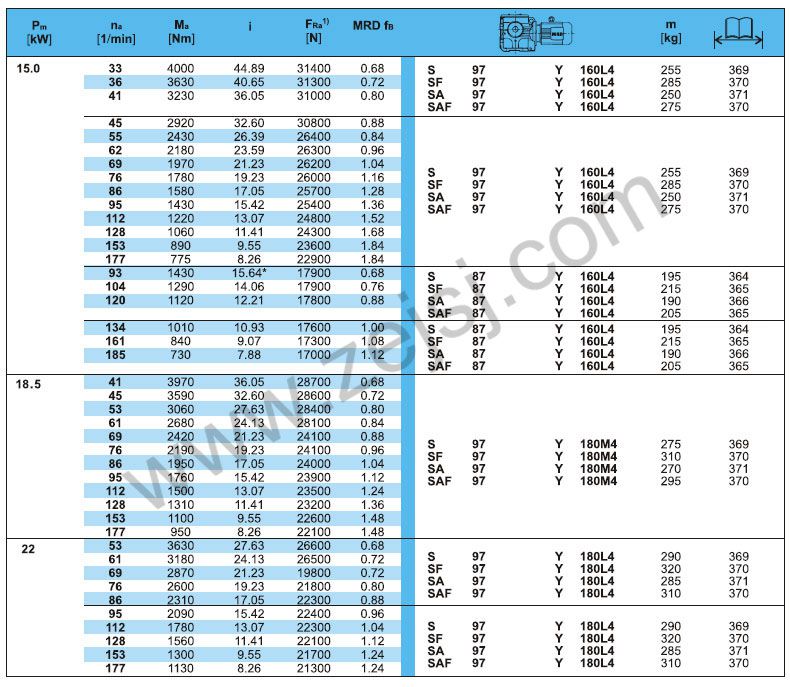

27.S..[15KW/18.5KW/22KW]

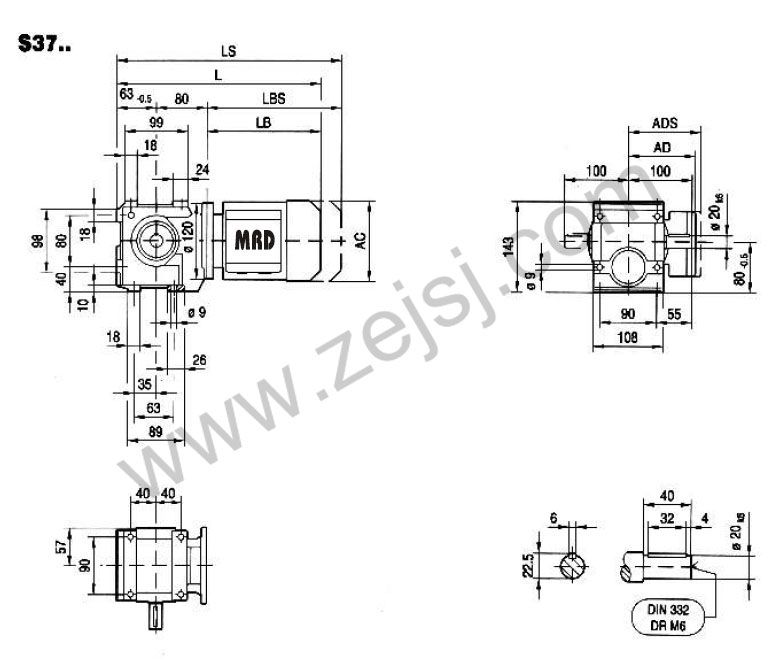

28.S37外形尺寸

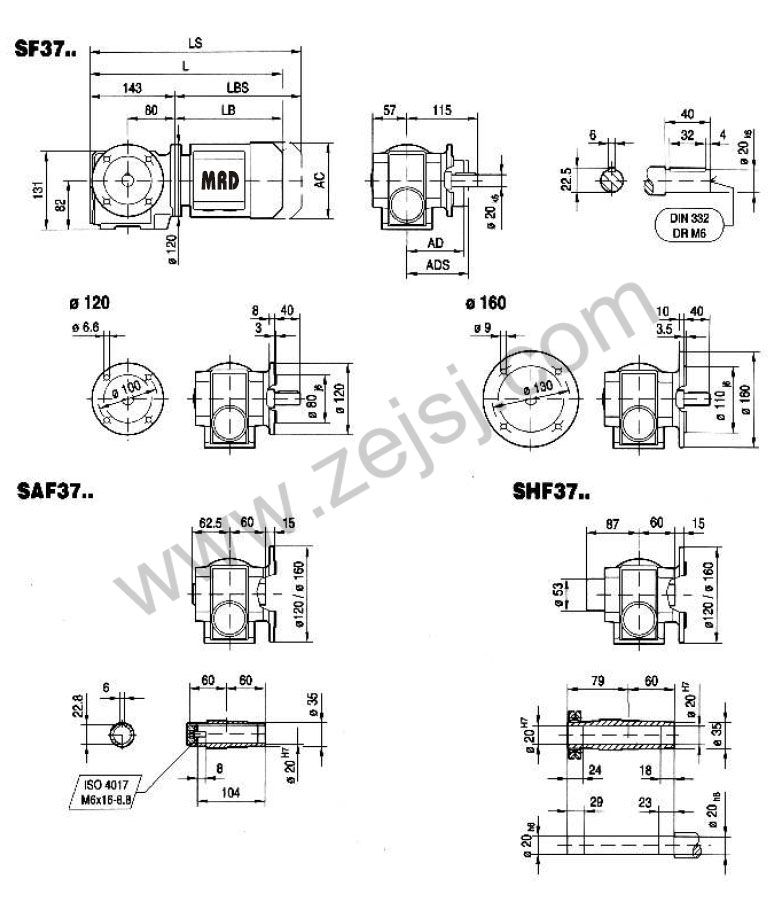

29.SF37、SAF37外形尺寸

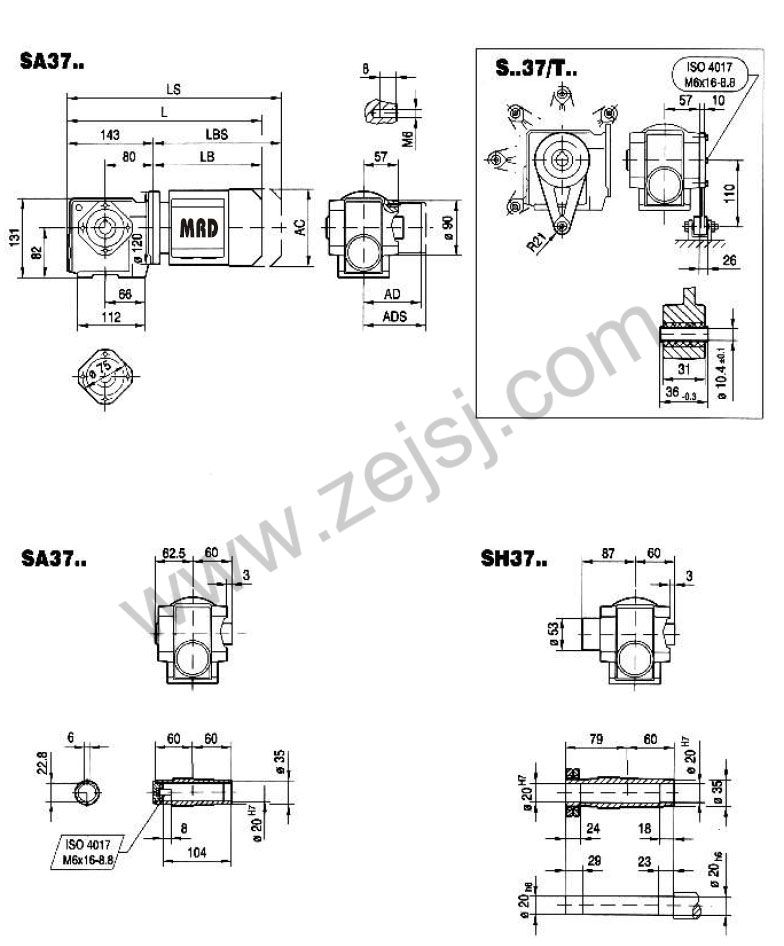

30.SA37、SM37外形尺寸

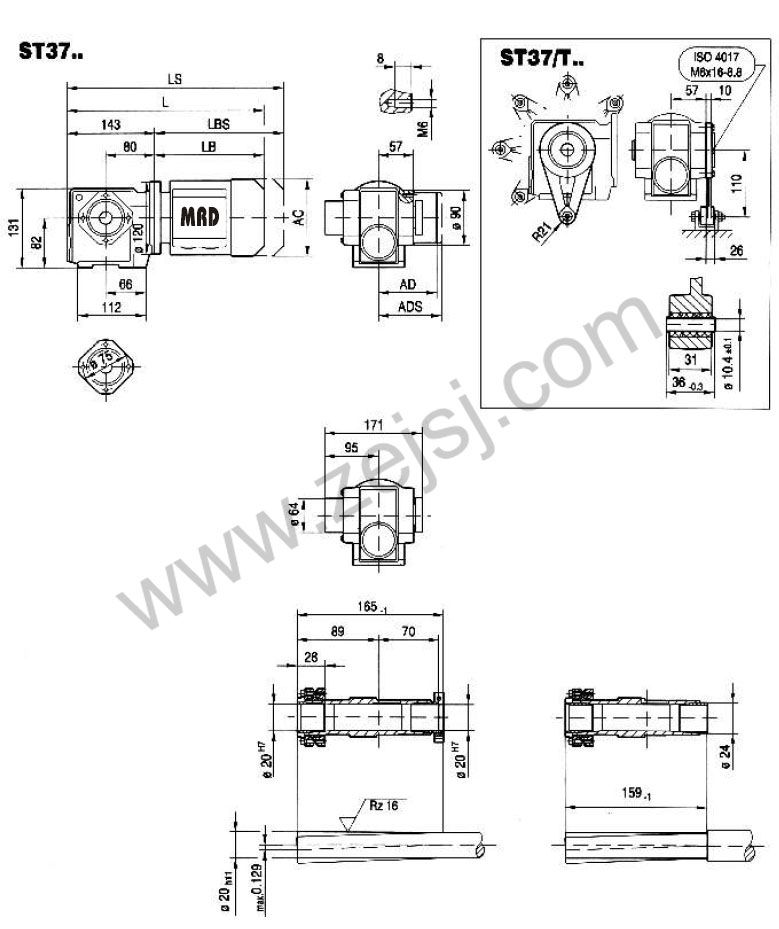

31.ST37外形尺寸

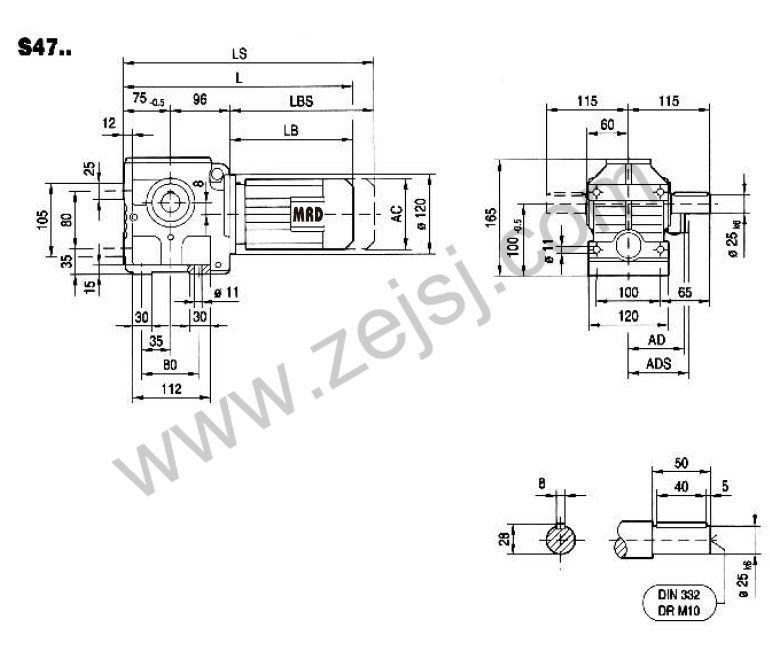

32.S47外形尺寸

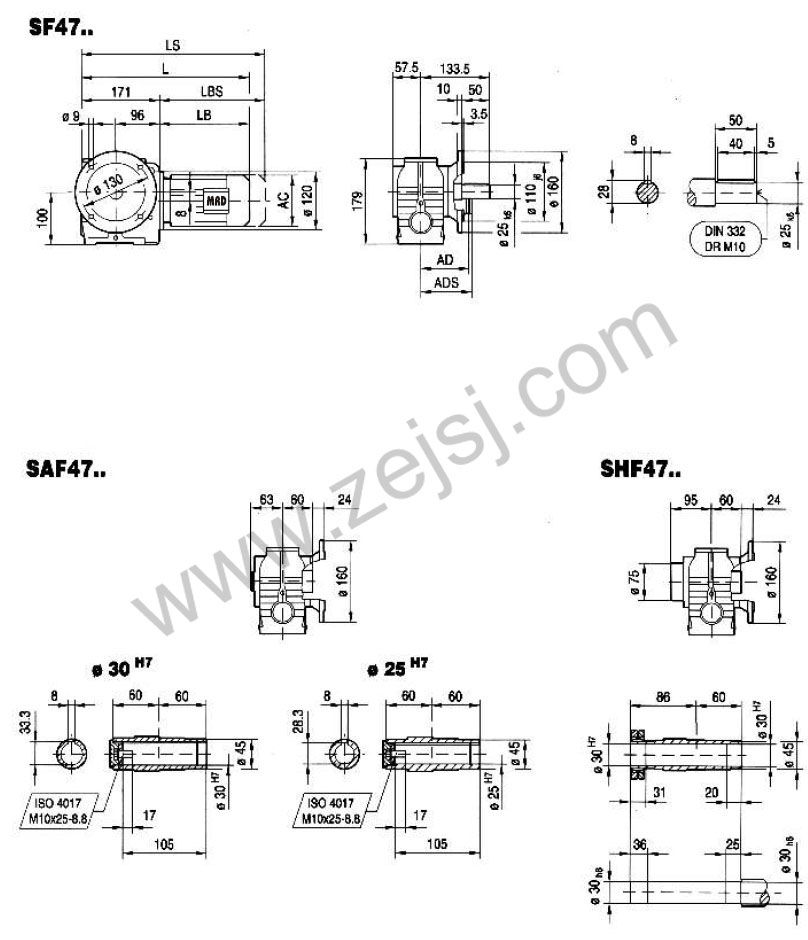

33.SF47、SHF47外形尺寸

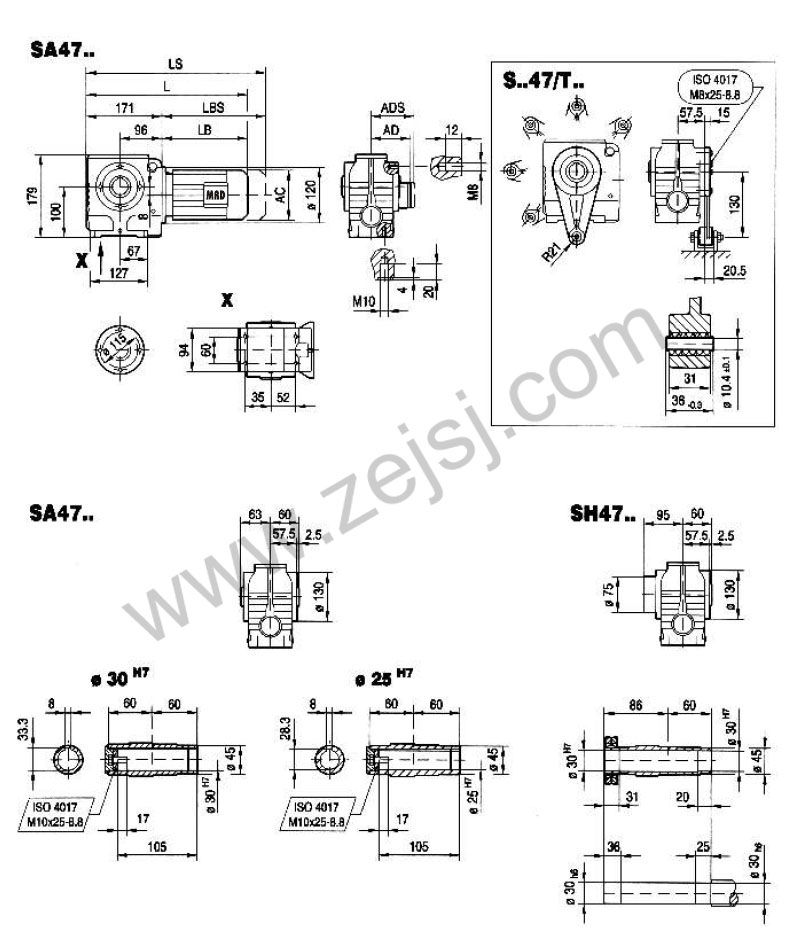

34.SA47、SH47外形尺寸

35.SAZ47、SHAZ47外形尺寸

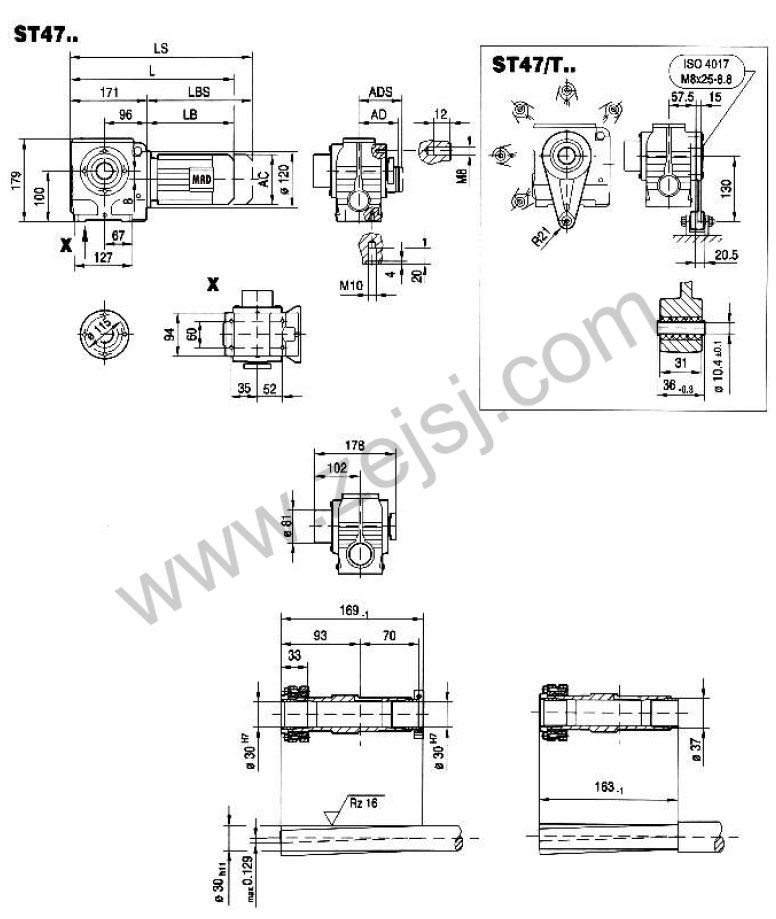

36.ST47外形尺寸

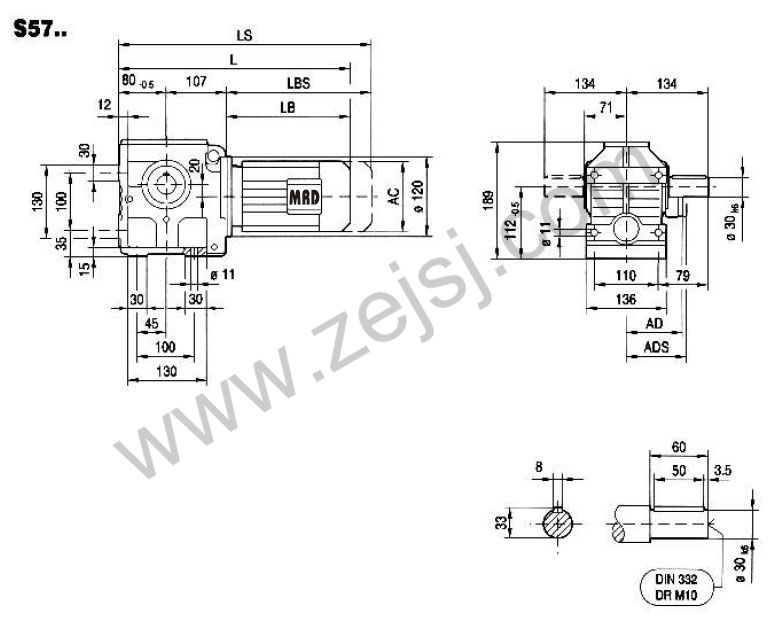

37.S57外形尺寸

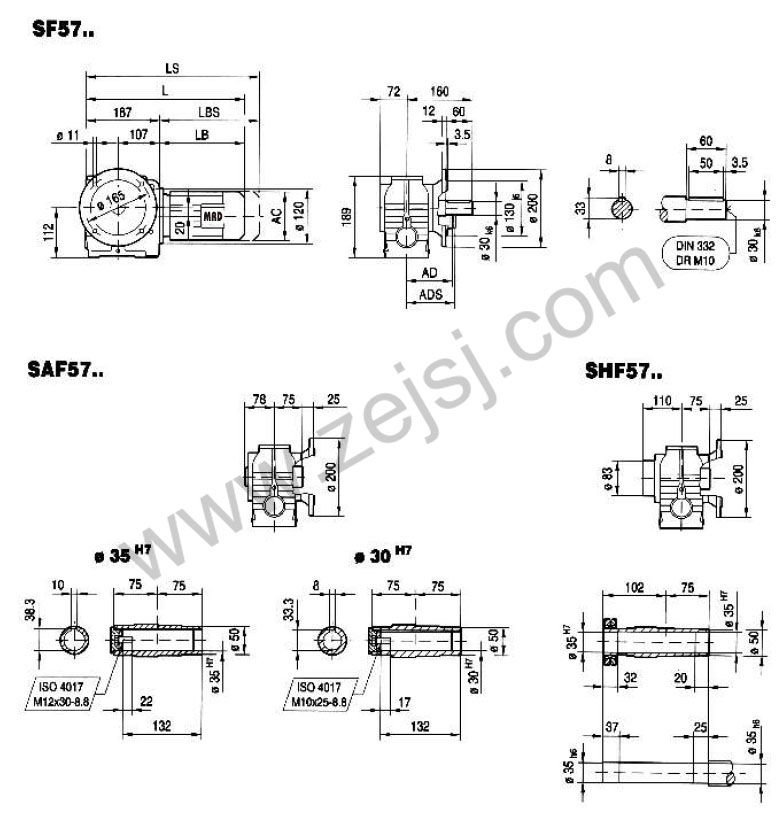

38.SF57、SAF57、SHF57外形尺寸

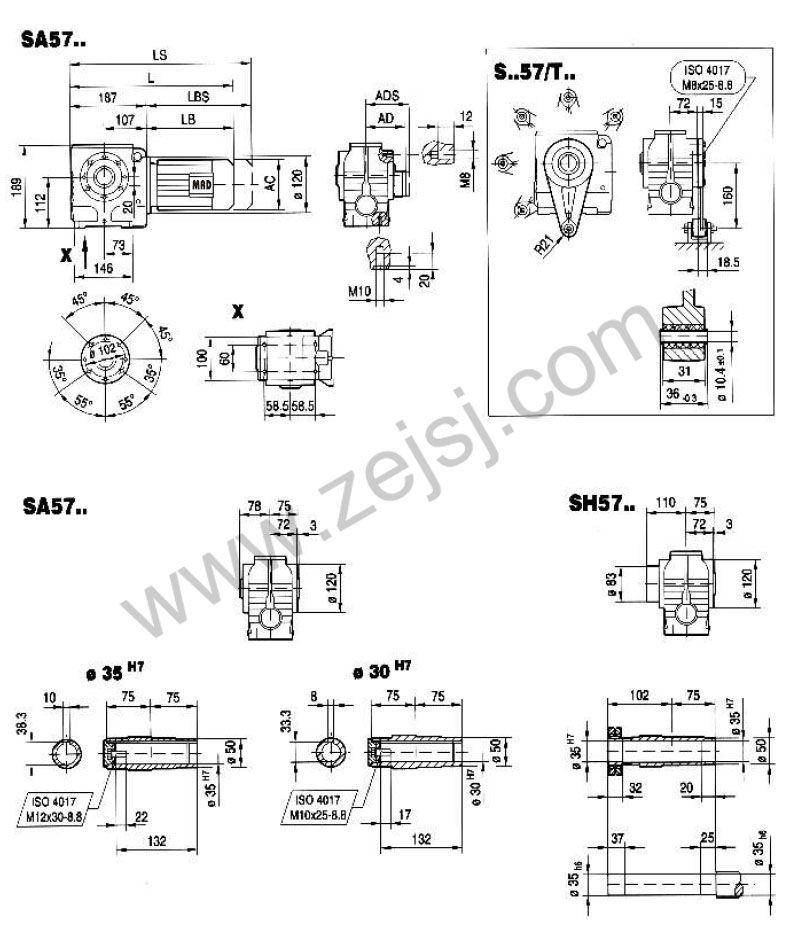

39.SA57、SH57外形尺寸

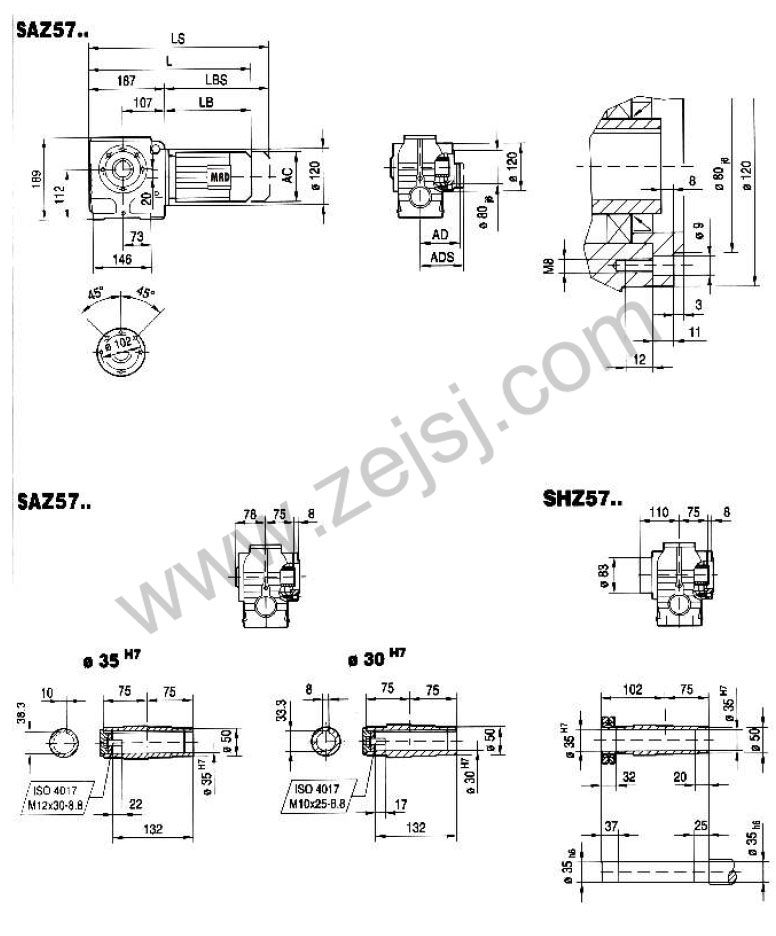

40.SAZ57、SHZ57外形尺寸

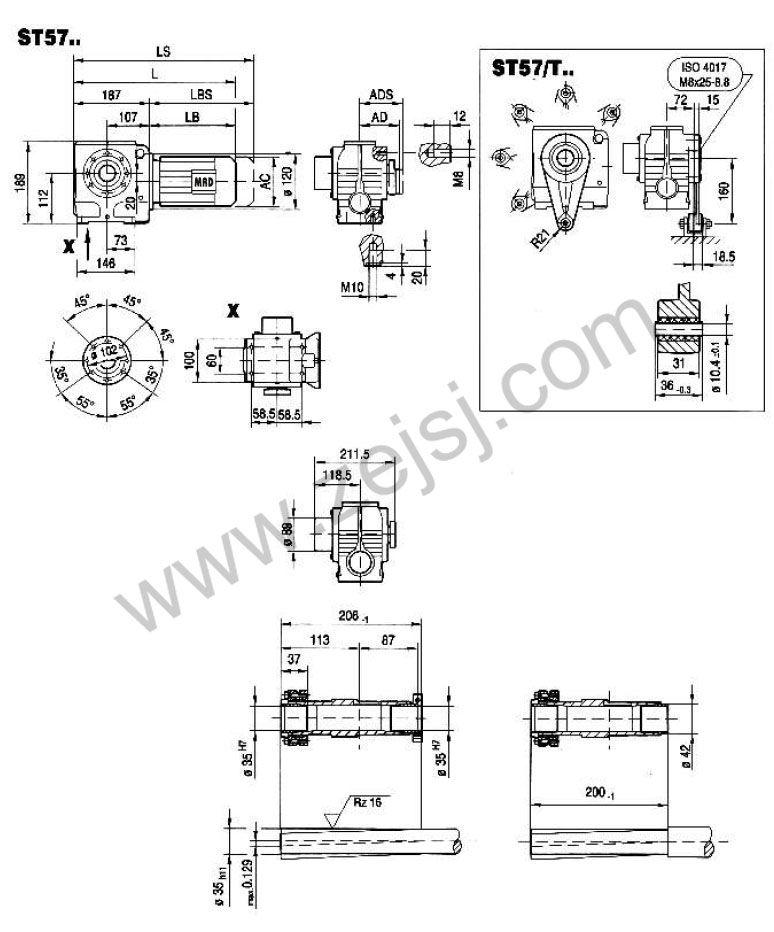

41.ST57外形尺寸

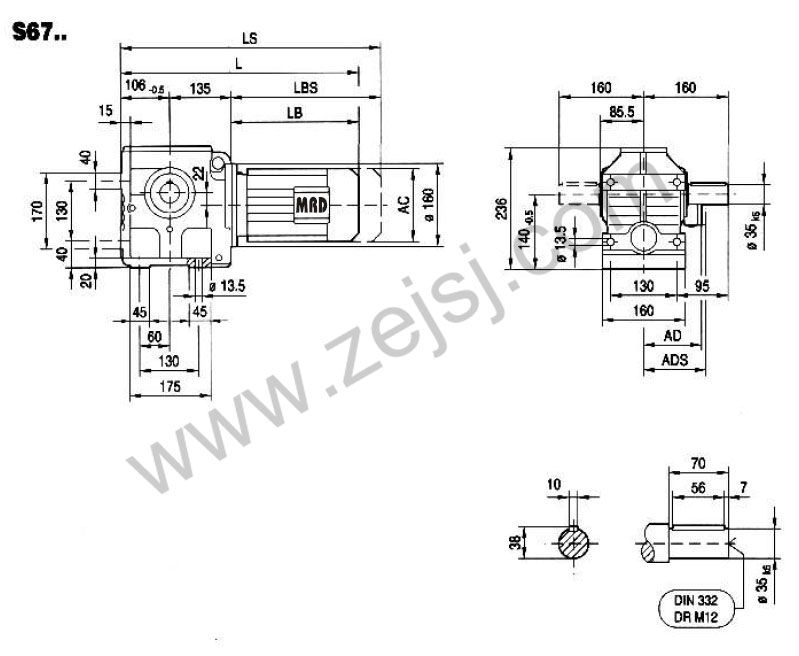

42.S67外形尺寸

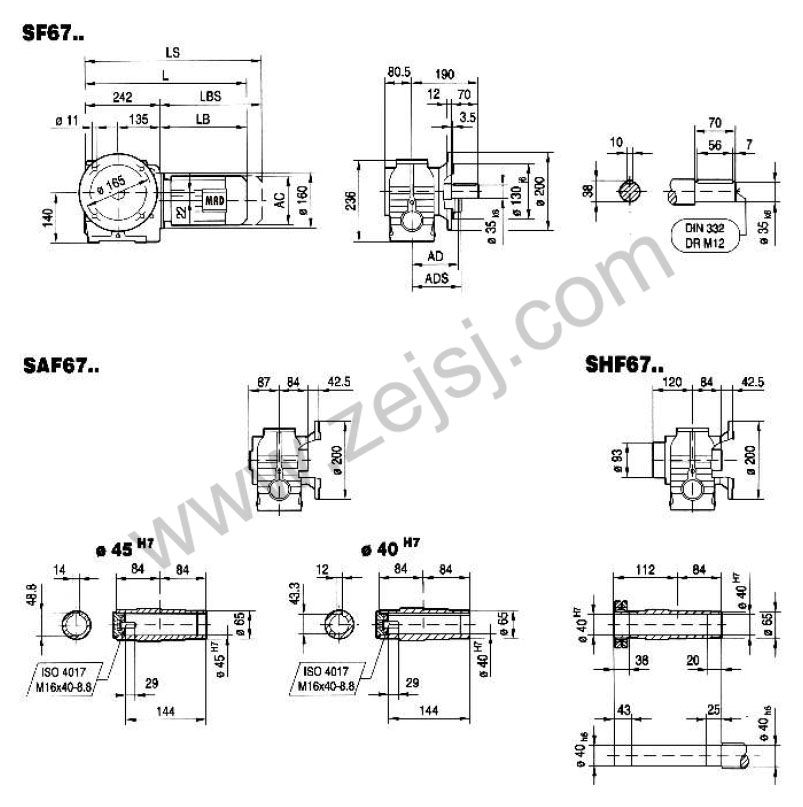

43.SF67、SAF67、SHF67外形尺寸

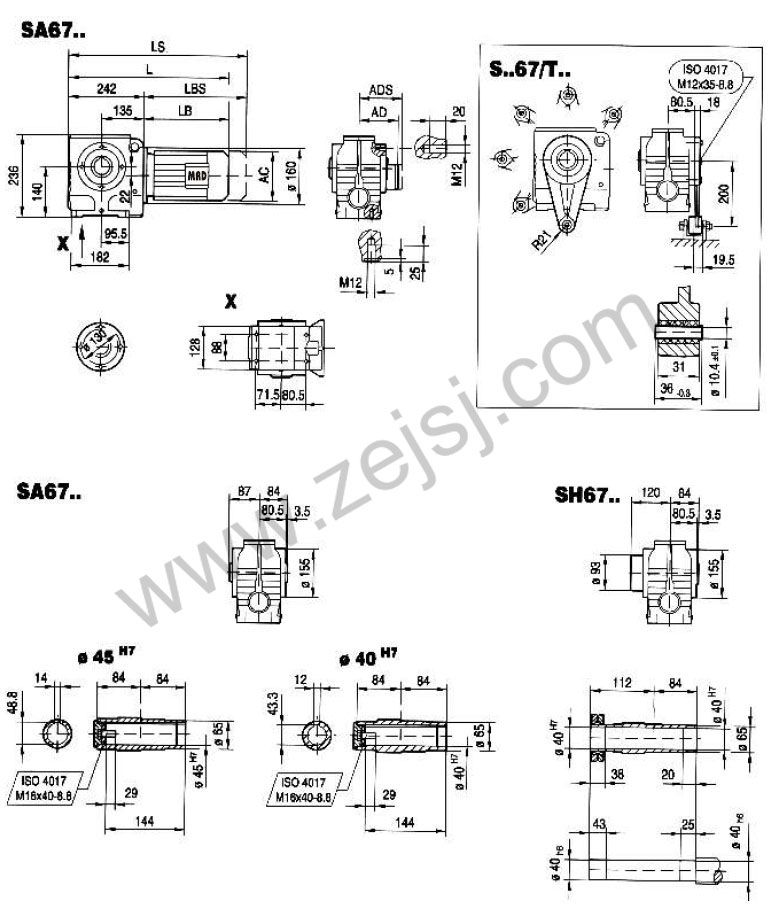

44.SA67、SH67外形尺寸

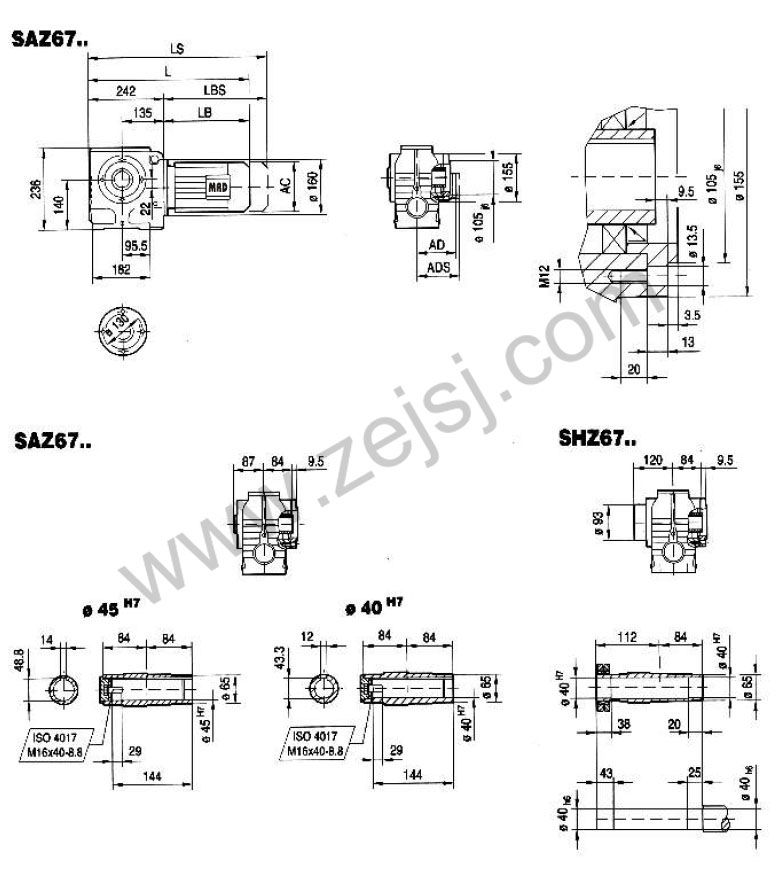

45.SAZ67、SHZ67外形尺寸

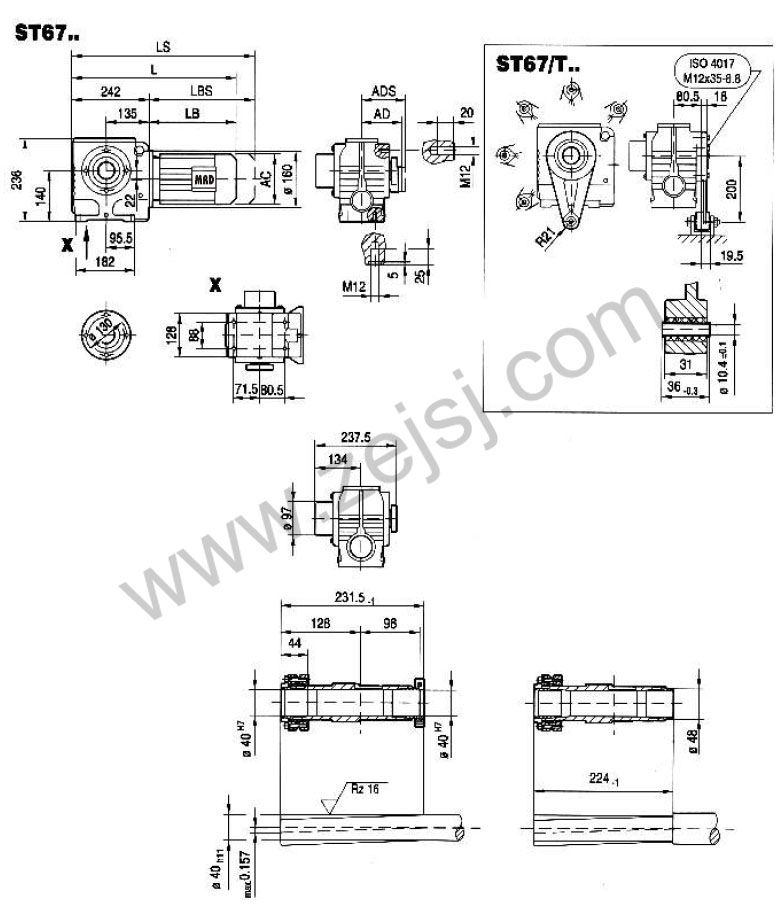

46.ST67外形尺寸

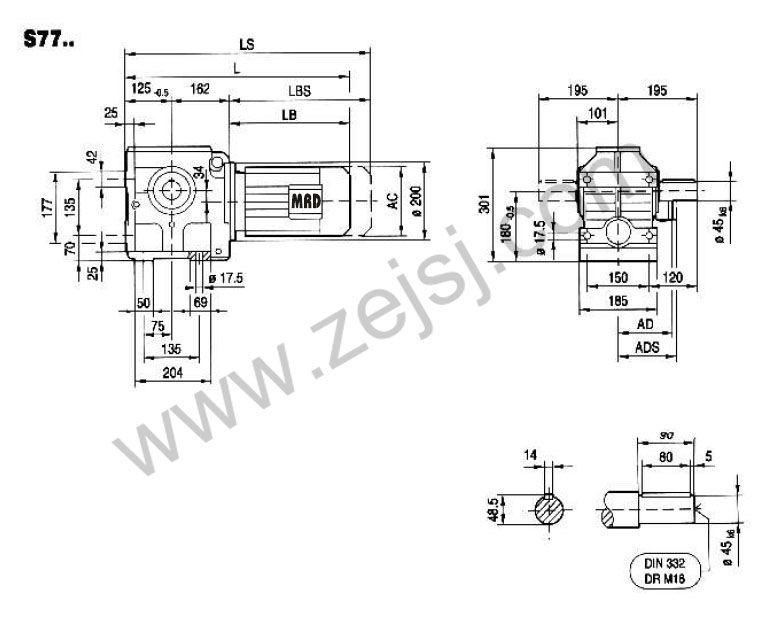

47.S77外形尺寸

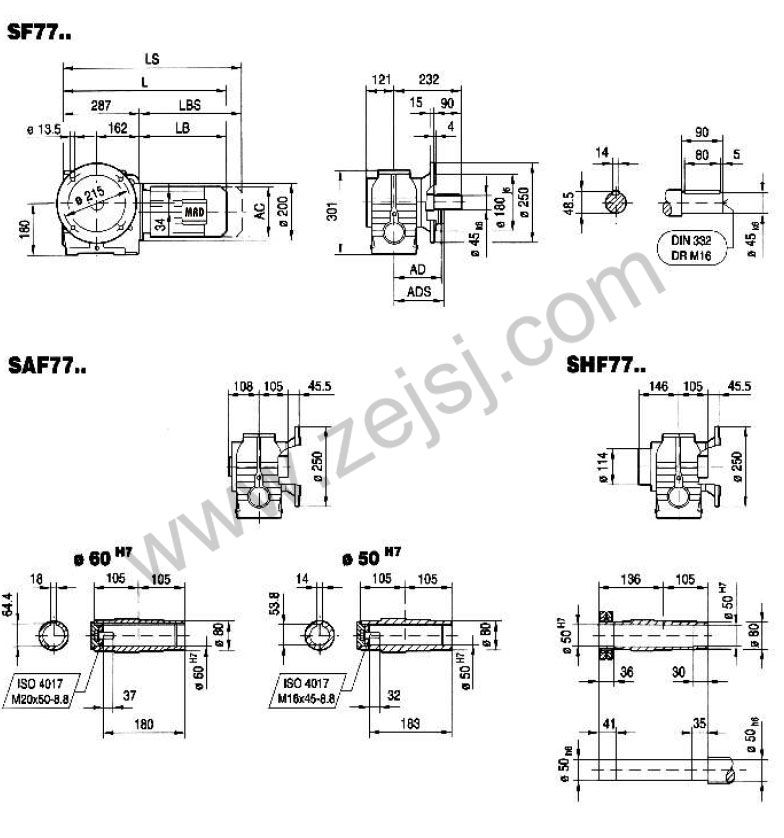

48.SF77、SAF77、SHF77外形尺寸

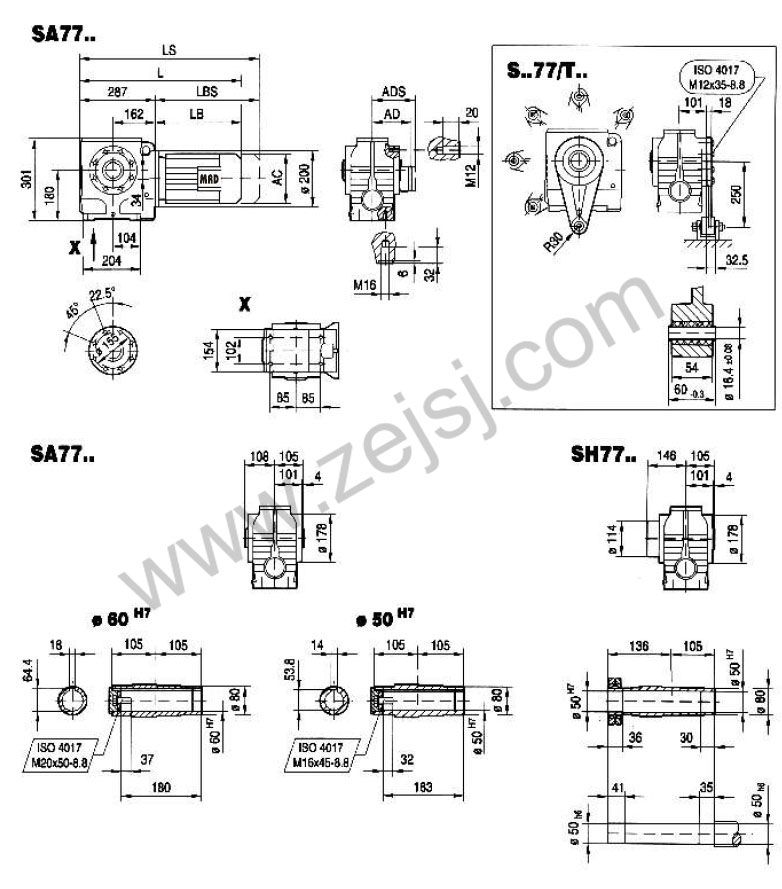

49.SA77、SH77外形尺寸

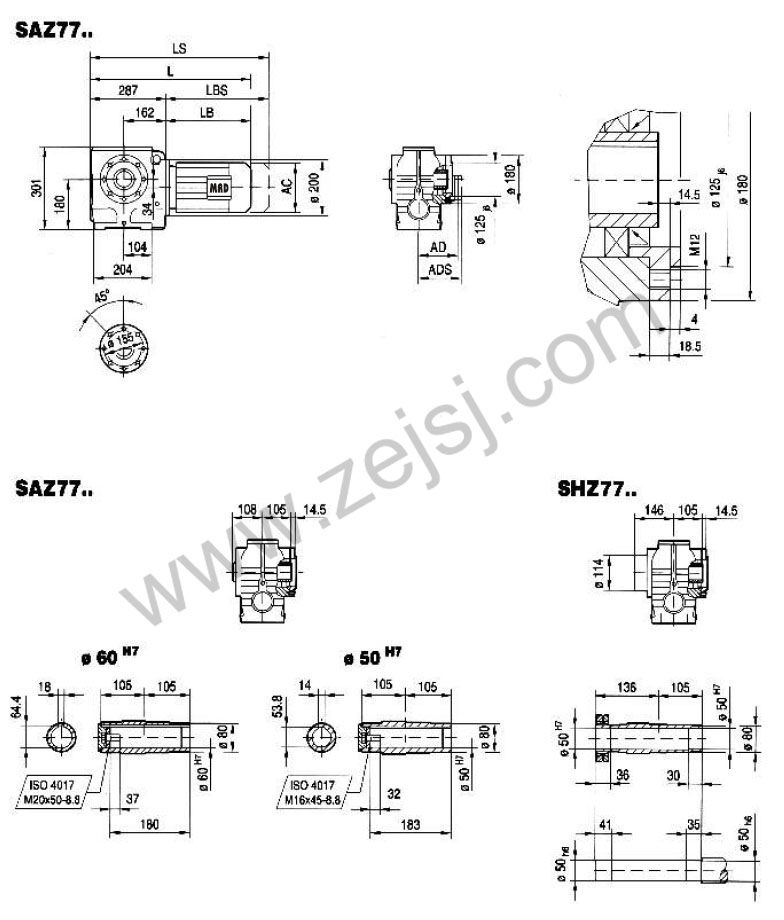

50.SAZ77、SHZ77外形尺寸

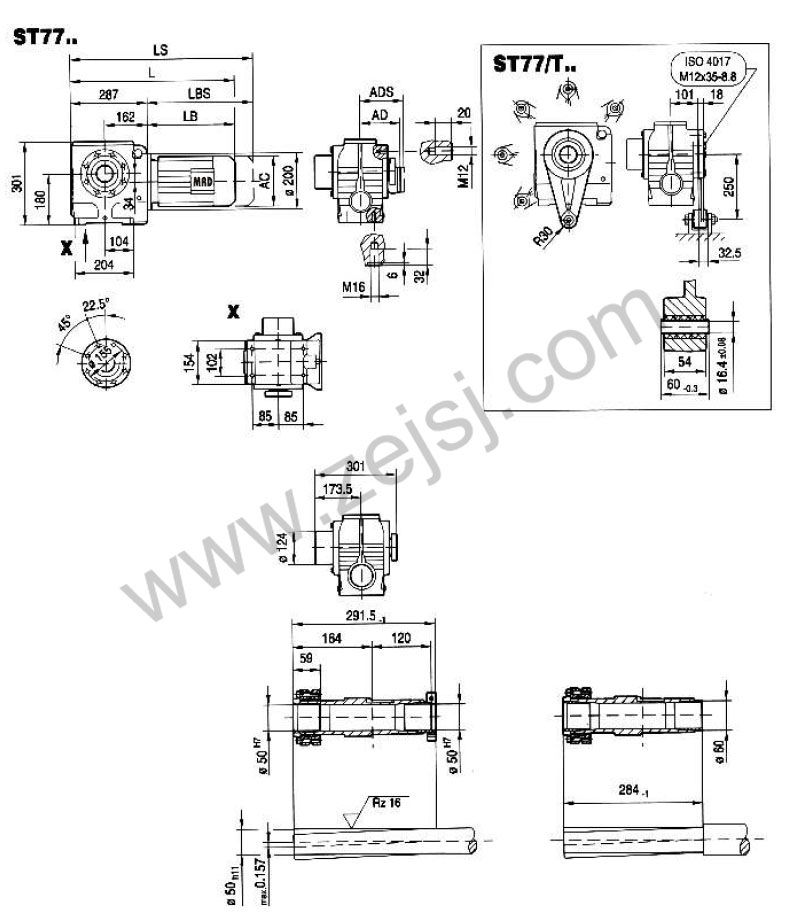

51.ST77..與ST77/T..

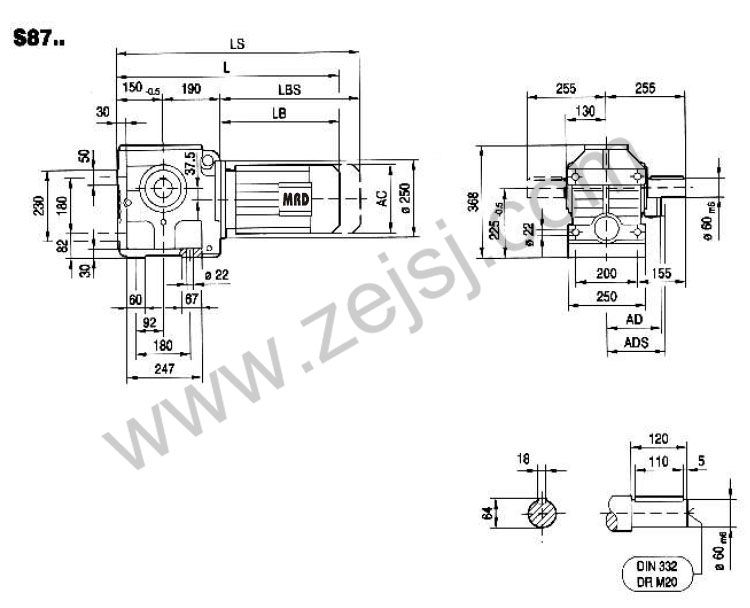

52.S87外形尺寸

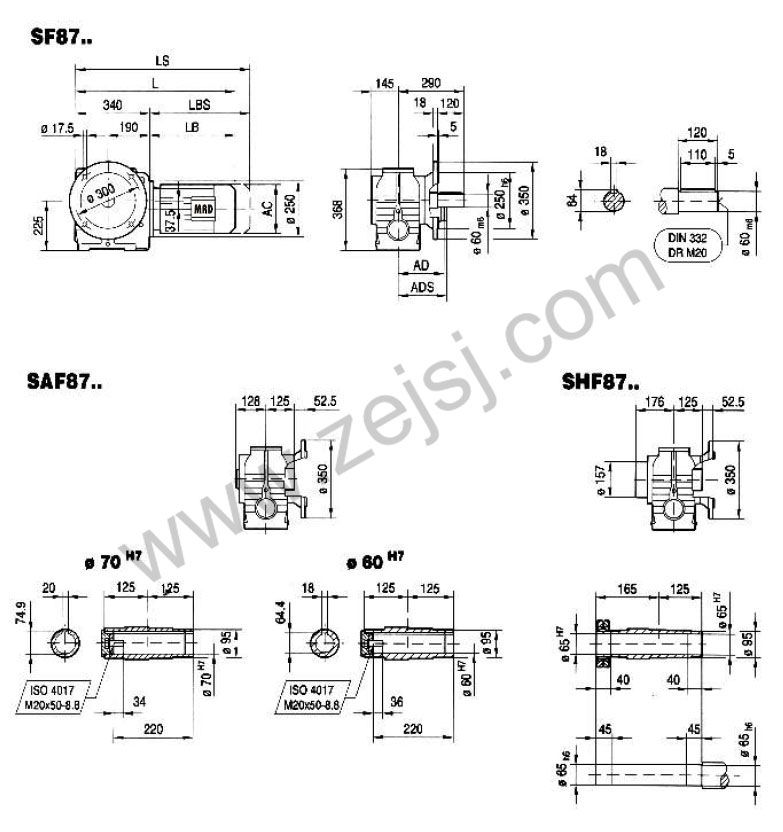

53.SF87、SAF87、SHF87外形尺寸

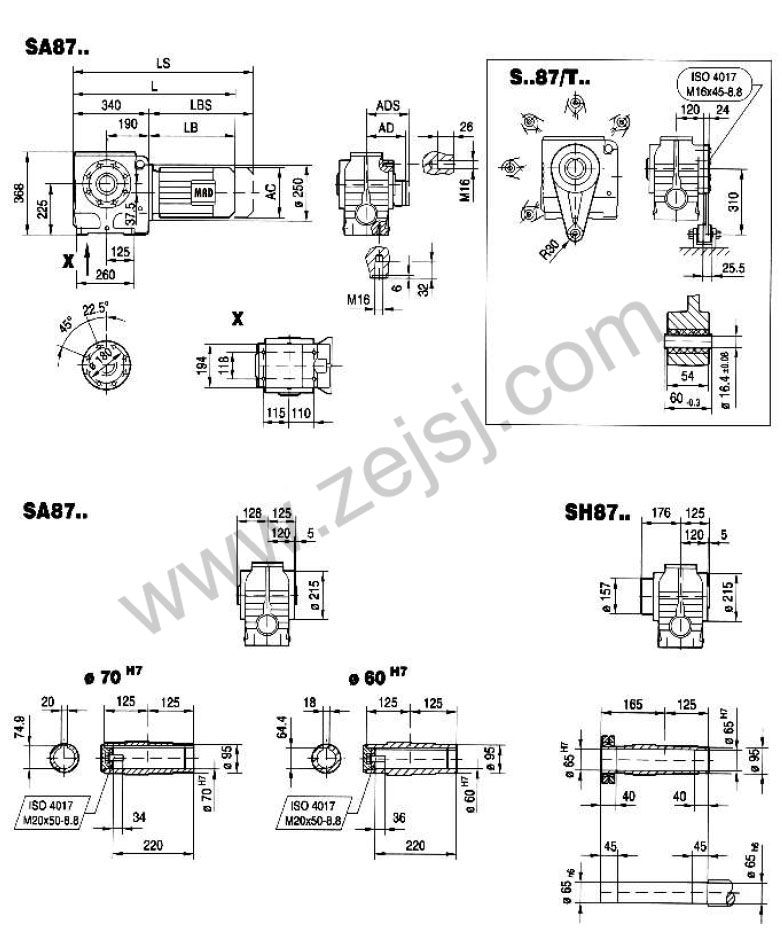

54.SA87、SH87外形尺寸

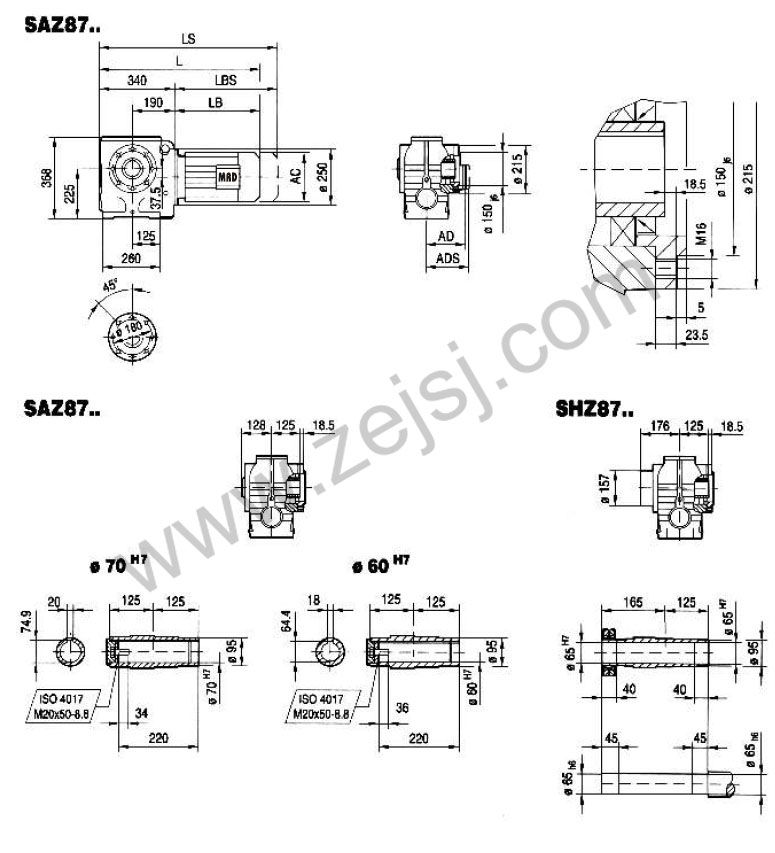

55.SAZ87、SHZ87外形尺寸

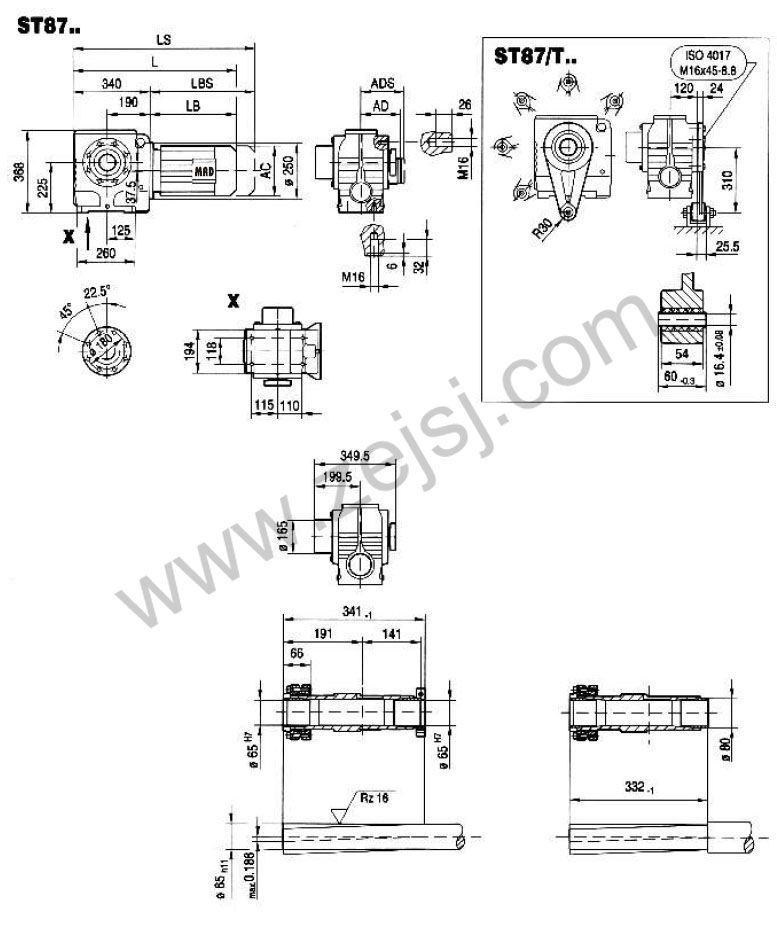

56.ST87外形尺寸

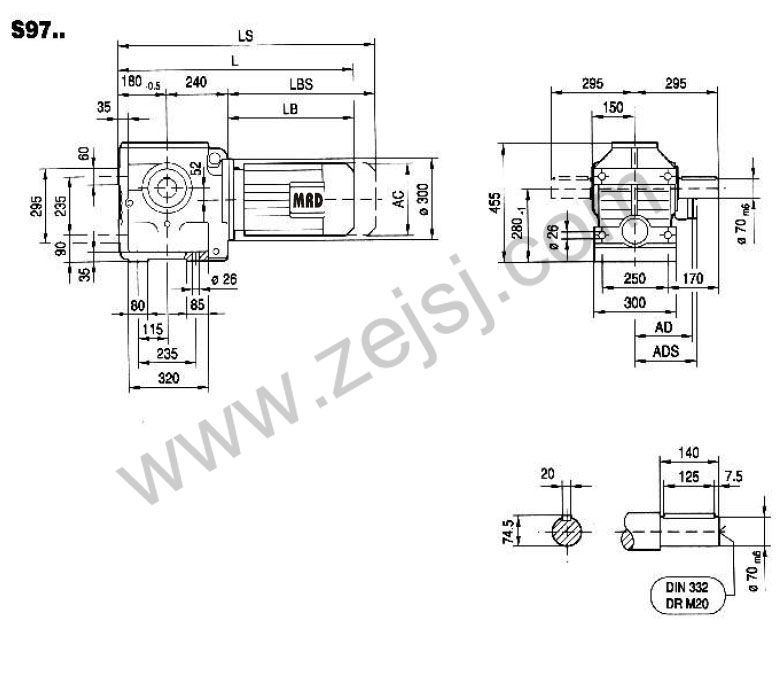

57.S97外形尺寸

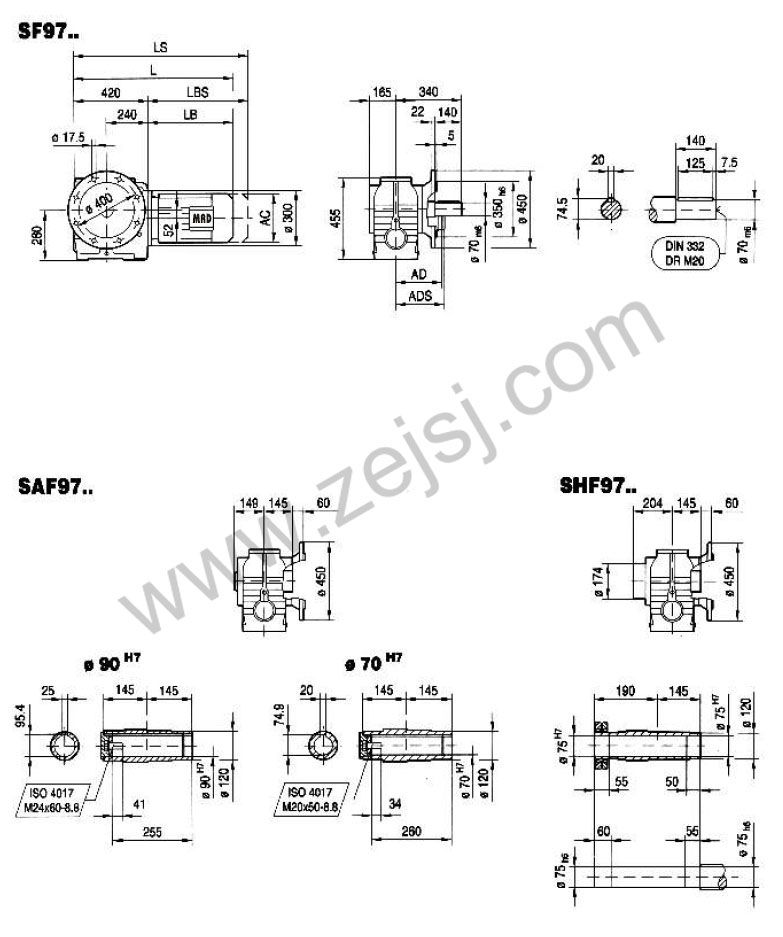

58.SF97、SAF97、SHF97外形尺寸

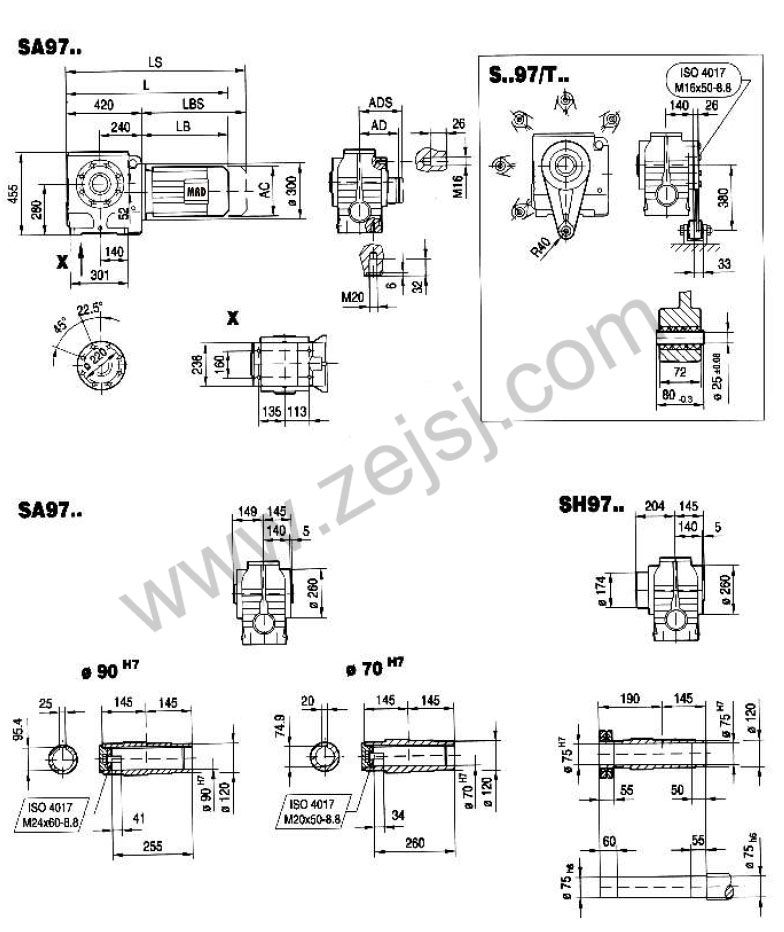

59.SA97、SH97外形尺寸

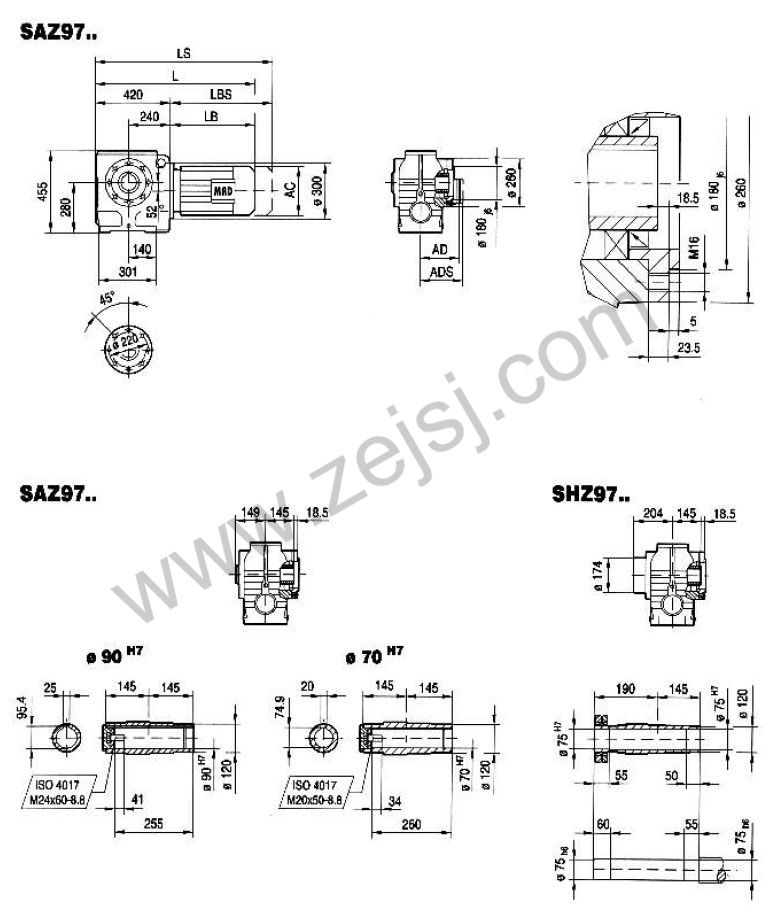

60.SAZ97、SHZ97外形尺寸

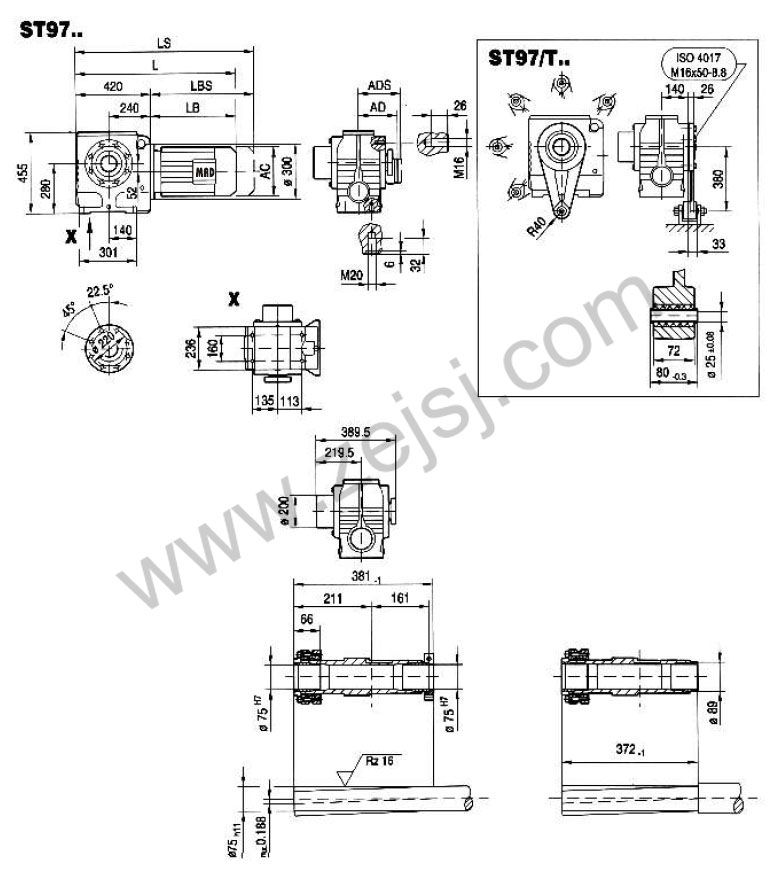

61.ST97外形尺寸

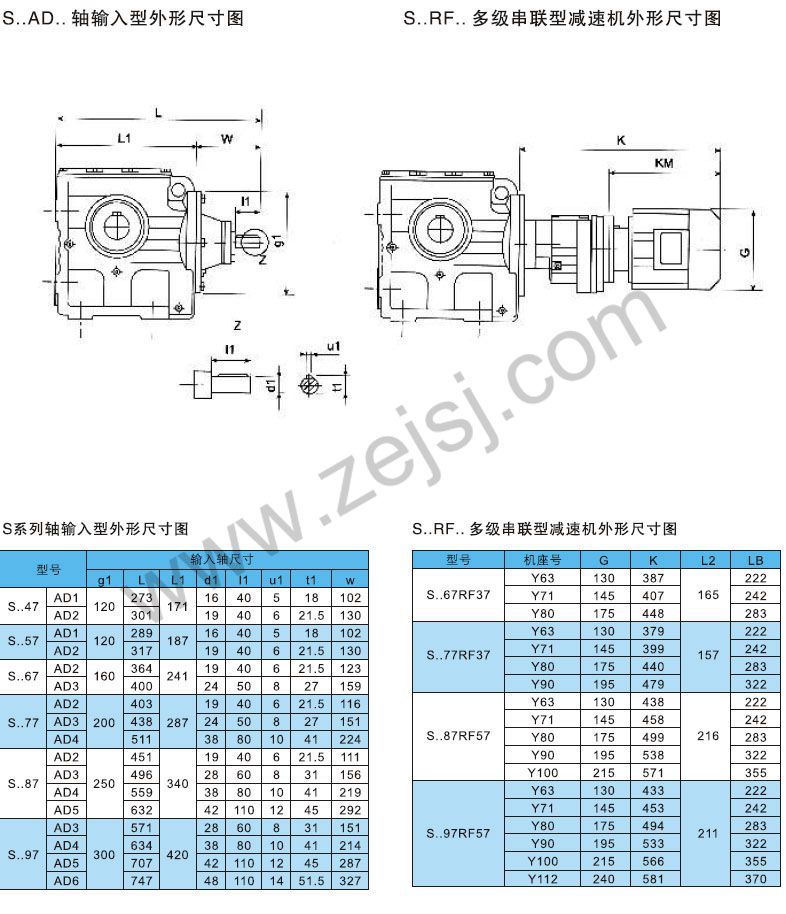

62.S系列軸輸入型與多級串聯型減速機外形尺寸圖

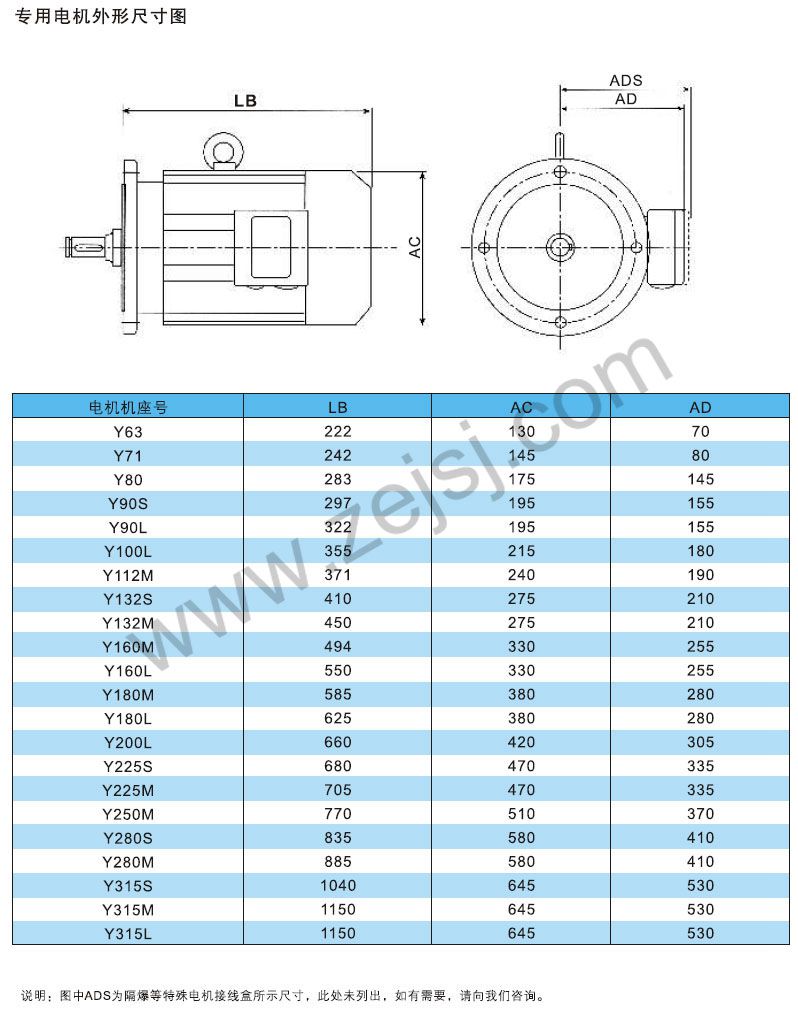

63.S系列專用電機外形尺寸圖
