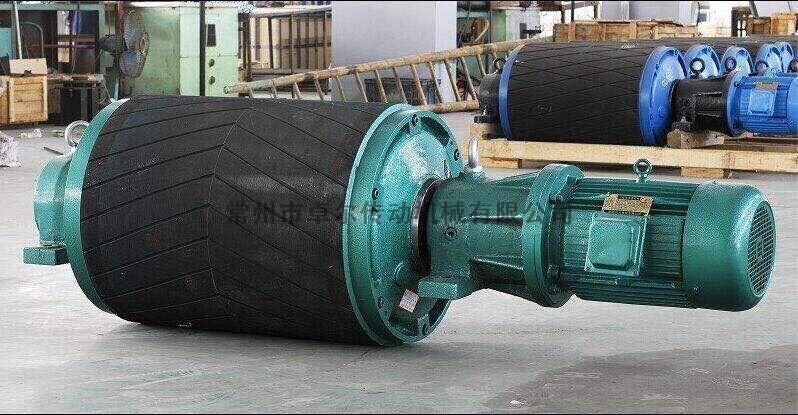

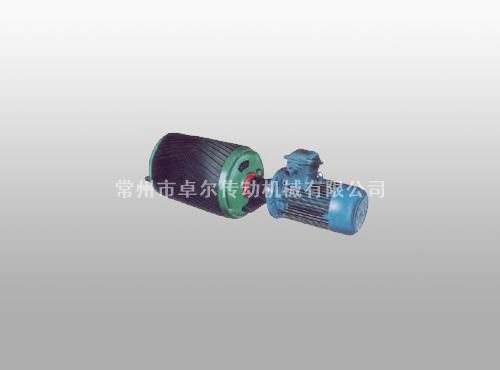

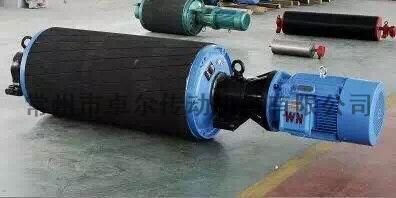

將普通電動滾筒中的電動機移出來，筒體內仍有減速機構的滾筒常稱為減速滾筒。減速滾筒再與電動機外聯，就構成了電機外裝式電動滾筒，常簡稱外裝式電動滾筒。 　　

外裝式電動滾筒式介于傳統的電機－減速機－傳動筒的開式傳動與普通電動滾筒驅動之間的一種輸送機驅動裝置，它具有電機在外散熱性能好，而且容易對電機進行維修或更換等優點。在占有空間位置和制造材料方面，均比開式傳動減少三分之一左右，但比普通電動滾筒又增加三分之一左右。 　　

外裝式電動滾筒式目前國內工業要求下的產物，因為從邏輯原理圖上分析，主要部件仍屬串聯聯接，而且至少增加一件傳動軸。從可靠性上分析，并沒有增加可靠性。可是由于它的電機散熱性好，電機的安裝，維修和檢查方便，以及在占據空間位置及制造材料上，比老式的開式傳動優越，所以國內外裝式電動滾筒多用在大功率上。外裝式電動滾筒，由于電機散熱的優點，在某些大功率場合還是較合適的驅動裝置。 　　

該產品是從各種固定式帶式輸送機、斗式提升機、卷揚機等配套的新型驅動裝置。其內部采用行星擺線減速機構，使電機外露與滾筒直聯，具有承載能力大、過載能力強、傳動平穩、噪聲低、壽命長，使用維修方便，操作安全可靠等優點?？蓾M足各種逆止、包膠等要求。隔爆外裝式電動滾筒其隔標志為dI、dIIAT4、dIIBT4。dI適合于有甲烷或煤塵礦井中，dIIAT4適合于有I、IIA級T2－T4組爆炸危險性混合物存在的場所，dIIBT4適合于有I、IIA、IIB級T2－T4組爆炸危險性混合物存在的場所。 　　

外裝式電動滾筒的型式代號 　　

由于外裝式電動滾筒在我國乃至世界上尚屬于帶式傳送機的新型驅動裝置，我國電動滾筒行業尚未制訂統一的產品型式代號。生產外裝式電動滾筒的廠家很多，各廠家的代號不盡相同，而且差別較大，我公司根據JB/T7330-94標準，設計開發了定軸齒輪，擺線針輪，行星齒輪三種傳動型式的外裝式電動滾筒，其代號如下 ：

按JB/T7330-94標準，配用隔爆電機代號為B，帶逆止器代號為N。 　　

也有廠家定義為：WD2型外裝式電動滾筒，JWD2型外裝式電動滾筒，YTH型外裝式電動滾筒等，規格尺寸，傳動方式也有所差異。
